Библиотека элементов электрических цепей Elements
Основная библиотека компонентов (рисунок 2.41) содержит ряд моделей, имеющих достаточно универсальный характер. с помощью одной модели можно, как правило, создать модели нескольких компонентов. Эта библиотека содержит несколько характерных компонентов для моделирования однофазных цепей:
Series RLC Branch - последовательная RLC-цепь;
Series RLC Load - последовательная RLC-цепь с нагрузкой;
Parallel RLC Branch - параллельная RLC-цепь;
Parallel RLC Load - параллельная RLC-цепь с нагрузкой;
Linear Transformer - линейный трансформатор;
Saturable Transformer - нелинейный трансформатор;
Mutual Inductance - блок взаимной индуктивности;
Surge Arrester - ограничитель пиковых напряжений (варистор);
Breaker - выключатель управляемый;
PI Section Line - линия с сосредоточенными параметрами;
Distributed Parameters Line - линия с рапределенными параметрами.
Практически аналогичные компоненты имеются и для трехфазных
цепей.

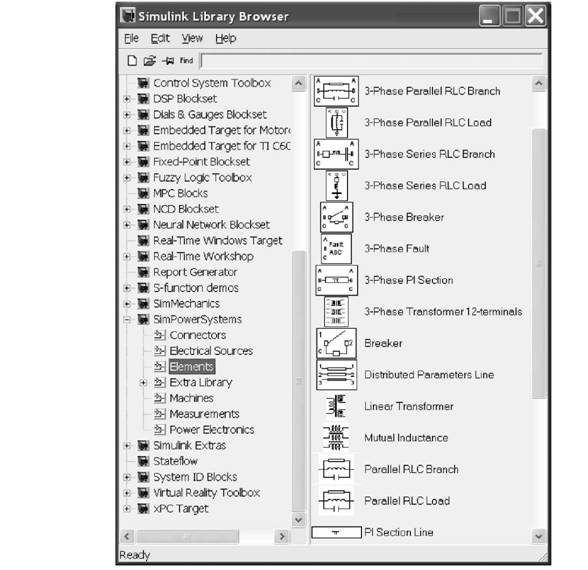

Рисунок 2.41 - Библиотека элементов электрических цепей Elements
