Червячная зубчатая передача
Эта передача является частным случаем гиперболоидной зубчатой передачи. Угол скрещивания осей в большинстве случаев равен 90°. Передача состоит из червяка и червячного колеса. Червяком называется косозубое зубчатое колесо, линия зубьев которого делает один или более оборотов вокруг его оси. Число зубьев червяка z1 называют числом заходов; z1 чаще всего равно 1, 2, 4. Червячное колесо нарезают фрезой, представляющей собой точную копию червяка. Поэтому в червячных передачах касание витков червяка и зубьев колеса происходит по линии (линейный контакт). Для увеличения соприкосновения ободу червячного колеса придают форму, при которой колесо охватывает червяк. Числа зубьев червячного колеса принимают равными 32…80, иногда 200…300, а в отдельных случаях до 1000.
Как правило, в червячной передаче ведущим является червяк, поэтому червячная передача чаще всего работает как замедляющая.
Передаточное число червячной передачи
выражается равенством
. Передаточное число колеблется в пределах
от 8 до 80, а в специальных случаях до 1000.
Наиболее распространенными видами червячных зубчатых передач являются передачи с цилиндрическим червяком и глобоидные передачи.
Глобоидные червячные передачи, благодаря более благоприятным условиям зацепления (хорошим гидродинамическим условиям смазки, обеспечивающим устойчивый масляный клин в зоне контакта), могут передавать большие мощности, чем передачи с цилиндрическим червяком.
Рассмотрим схему зацепления червячного
колеса с архимедовым червяком (рис. 39, а, б). Боковая поверхность витка архимедова
червяка представляет собой линейчатую винтовую поверхность, сечение которой плоскостью,
перпендикулярной оси, дает архимедову спираль. В осевом сечении эти червяки имеют
прямолинейный профиль витка обычно с углом профиля
=20°. Взаимодействие такого червяка и червячного колеса
в плоскости, перпендикулярной оси колеса, проходящей через ось червяка (средняя
плоскость червячной передачи), сводится к зацеплению рейки с прямолинейным и колеса
с эвольвентным профилями зубьев, т. е. при рабочем зацеплении червячной передачи
воспроизводится станочное зацепление. Делительная прямая реечного профиля совпадает
с образующей делительного цилиндра червяка. Поскольку модуль рейки стандартизован,
то осевой модуль червяка тоже имеет стандартное значение.

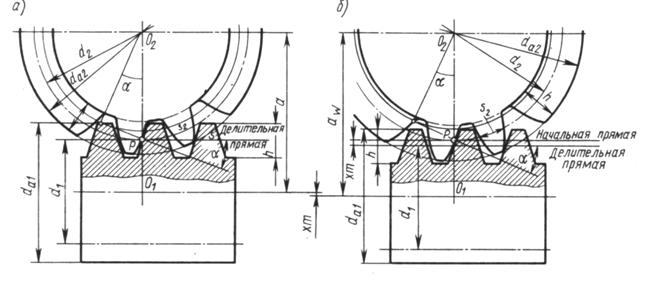

Рис. 39. Взаимодействие архимедова червяка и червячного колеса:
а) без смещения; б) со смещением
ВОПРОСЫ
Что называют механическими передачами?
Какая зубчатая передача называется простой?
Что называют ступенью простой зубчатой передачи?
Что называют передаточным отношением?
Какой вид имеет схема одноступенчатой простой цилиндрической зубчатой прямозубой передачи внешнего зацепления?
Какой вид имеет схема одноступенчатой простой цилиндрической зубчатой прямозубой передачи внутреннего зацепления?
Какой знак имеет передаточное отношение одноступенчатой простой цилиндрической зубчатой передачи внешнего зацепления?
Какой знак имеет передаточное отношение одноступенчатой простой цилиндрической зубчатой передачи внутреннего зацепления?
Как выражается передаточное отношение одноступенчатой зубчатой передачи через угловые скорости колес?
Как выражается передаточное отношение одноступенчатой зубчатой передачи через числа зубьев колес?
Какие зубчатые передачи называют редукторами?
Какие зубчатые передачи называют мультипликаторами?
Почему в машинах обычно применяют редукторы?
В каких устройствах применяются мультипликаторы?
Как определить общее передаточное отношение многоступенчатой простой цилиндрической зубчатой передачи?
Что означает положительный знак общего передаточного отношения многоступенчатой простой цилиндрической зубчатой передачи?
Что означает отрицательный знак общего передаточного отношения многоступенчатой простой цилиндрической зубчатой передачи?
Какие Вы можете привести примеры использования зубчатых простых передач в машинах?
Какие Вы можете привести примеры использования зубчатых простых передач в приборах?
Как называют зубчатые простые передачи, у которых можно изменять передаточное отношение?
Каким образом в машинах выполняют изменение передаточного отношения простых зубчатых передач?
У редукторов передаточное отношение по абсолютной величине больше или меньше единицы?
У мультипликаторов передаточное отношение по абсолютной величине больше или меньше единицы?
Какие зубчатые передачи называются цилиндрическими?
Какие зубчатые передачи называются прямозубыми?
