Инженерная графика и машиностроительное черчение

БИЛЕТ №7


1. Покажите приемы построения пятиугольника и десятиугольника
2. Назовите особенности выявления разреза на аксонометрическом изображении
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

ОТВЕТ:

1. Покажите приемы построения 5- и 10- угольника.

Чтобы разделить окружность на 5 равных частей, радиус OA делят пополам, получают точку К. Из точки К описывают дополнительную дугу, которая пересекает вертикальный радиус, в той точке, где вертикальный радиус пересекается с окружностью. Отрезок NM равен стороне правильного вписанного пятиугольника, а отрезок ОМ — десятиугольника. Откладывая на окружности отрезок NM, ее делят на 5 равных частей, а откладывая ОМ — на 10 равных частей.


2. Назовите особенности выявления разреза на аксонометрических изображениях.

На изображениях, выполненных в аксонометрии, так же, как и на чертеже, применяют разрезы, которые выявляют скрытые внутренние формы предмета.

Для выявления внутреннего устройства детали, которая вычерчена во фронтальной диметрии, в ней вырезана передняя левая часть (рис. 22).

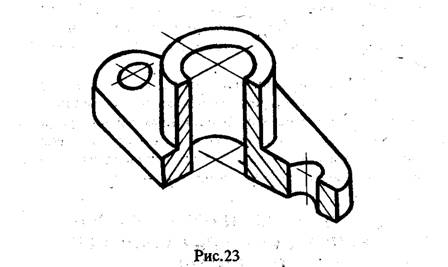

Разрез на аксонометрических изображениях деталей, имеющих симметричную форму, выполняют, как правило, с помощью секущих плоскостей, проходящих вдоль плоскости симметрии детали (рис. 23).

Разрез на этом изображении построен с помощью фронтальной и профильной секущих плоскостей, вырезана передняя правая часть.

Построение разреза в аксонометрии заключается в следующем: сначала строят в аксонометрии полное изображение предмета. Затем наносят контур сечения, образуемый каждой секущей плоскостью. После этого убирают изображение отсечённой части, а затем обводят оставшуюся часть.

Части предметов, которые попадают в секущую плоскость, заштриховывают. Штриховку для различных секущих плоскостей выполняют в разные стороны. Направление штриховки наносят параллельно гипотенузе равнобедренных прямоугольных треугольников, лежащих в соответствующих координатных плоскостях.

На одном чертеже может быть несколько разрезов (рис. 21). Но каждый из них должен быть целесообразным. Разрез обычно располагают в проекционной связи: фронтальный - на месте главного вида; профильный -на месте вида слева; горизонтальный - на месте вида сверху.

Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают, В остальных случаях разрез обозначают так же, как и сечений, разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут те же буквы через тире.

3. По двум заданным видам постройте третий вид, применив необходимые размеры. Выполните технический рисунок детали.
