Принципиальная гидравлическая схема энергоопреснительного комплекса с конденсационной турбиной и отбором пара на ДОУ.( РУ с ДОУ установкой связаны не только электрической, но и тепловой связью. Получаемая электроэнергия обеспечивает работу ДОУ установки. Тепловая связь осуществляется путем использования тепла отборов конденсационных турбин на цели опреснения)

1 — реактор

2 – циркуляционный насос 1 контура

3 — парогенератор

4 — турбогенератор

5 – конденсатор

6 — парогенератор опреснительной установки

7 — дистилляционная опреснительная установка

8 — вход морской воды в ДОУ

9 — выход опресненной воды1 — реактор

2 — циркуляционный насос 1 контура

3 — парогенератор

4 – турбогенератор

5 — конденсатор

6 — парогенератор опреснительной установки

7 — дистилляционная опреснительная установка

8 — вход морской воды в ДОУ

9 — выход опресненной воды10 — рассол

11 — циркуляционный насос

12 — циркуляционный насос промконтура

13 — подогреватель промконтура

14 – конденсатный насос

15 — деаэратор

16 — циркуляционный насос

17 — циркуляционный насос



RO_pol-u

Рисунок 6. - Принципиальная гидравлическая схема энергоопреснительного комплекса с конденсационной турбиной, системой обратного осмоса без подогрева морской воды (5400 м3/ч).

1 — реактор

2 – циркуляционный насос 1 контура

3 — парогенератор

4 — турбогенератор

5 – конденсатор

6 — фильтр предварительной очистки

7 — насос среднего давления

8 — насос рециркуляции

9 — мембраны ультрафильтрации

10 – система регенерации энергии1 — реактор

2 — циркуляционный насос 1 контура

3 – парогенератор

4 — турбогенератор

5 — конденсатор

6 — фильтр предварительной очистки

7 — насос среднего давления

8 — насос рециркуляции

9 – мембраны ультрафильтрации

10 — система регенерации энергии

11 – насос высокого давления

12 — мембраны обратного осмоса

13 — отвод рассола

14 — емкость питьевой воды

15 — насос отвода питьевой воды

16 – ввод химических добавок

17 — емкость ультрафильтрации

18 — насос подачи морской воды

19 — конденсатный насос

20 — циркуляционный насос11 — насос высокого давления

12 — мембраны обратного осмоса

13 – отвод рассола

14 — емкость питьевой воды

15 — насос отвода питьевой воды

16 — ввод химических добавок

17 — емкость ультрафильтрации

18 – насос подачи морской воды

19 — конденсатный насос

20 — циркуляционный насос

Генплан%20ПАЭОК_2

Рисунок 7 - Генеральный план ПАЭОК (двухреакторный ПЭБ и ПОБ с ОУ типа RO)

1 –ПЭБ; 2 — ПОБ с ОУ типа ДОУ; 3 — причальная стенка; 4 — отчуждаемая территория суши; 5 — защитная дамба; 6 — защитное ограждение ПАЭОК; 7 - защищенная акватория; 8 — подача электроэнергии; 9 — подача пара; 10 — подача дистиллята; 11 — слив рассола.

Рисунок 8 - Генеральный план ПАЭОК (однореакторный ПЭБ разработки и ПОБ с ОУ типа ДОУ)

1 –ПЭБ; 2 — ПОБ с ОУ типа ДОУ; 3 — причальная стенка; 4 — отчуждаемая территория суши; 5 — защитная дамба; 6 — защитное ограждение ПАЭОК; 7 - защищенная акватория; 8 — подача электроэнергии; 9 — подача пара; 10 — подача дистиллята; 11 — слив рассола.

Генплан%20ПАЭОК_3

Рисунок 9 - Генеральный план ПАЭОК (двухреакторный ПЭБ и ПОБ с ОУ типа RO)

1 — ПЭБ; 2 — ПОБ с ОУ типа RO; 3 — причальная стенка; 4 — отчуждаемая территория суши; 5 — защитная дамба; 6 — защитное ограждение ПАЭОК; 7 - защищенная акватория; 8 – подача электроэнергии; 9 — подача дистиллята; 10 — слив рассола.

http://www.realeconomy.ru/dyn_images/img6928.jpg

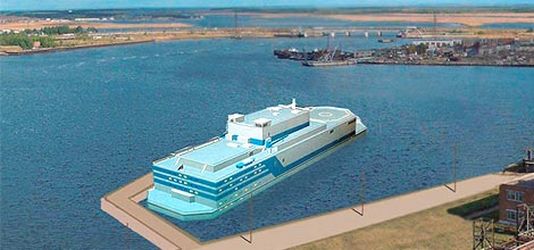

Рисунок 10. Первая в мире плавучая атомная теплоэлектростанции (ПАТЭС) «Академик Ломоносов».
