Многие детали машин, приборов и аппаратов имеют контур очертания, состоящий из прямых линий и дуг окружностей с плавными переходами от одной линии к другой. Такие плавные переходы называются сопряжениями.
На рис. 2 показаны примеры применения сопряжений в технике.

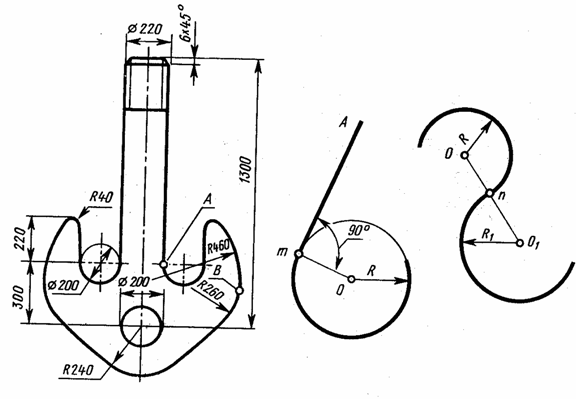

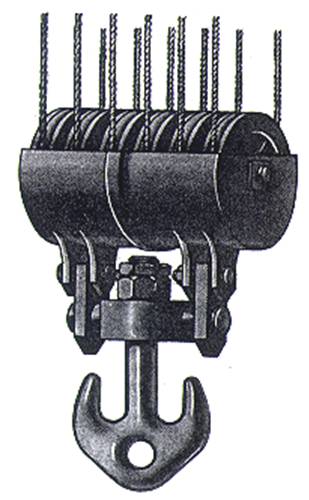

Например, на рисунке и чертеже контура двурогого крюка (рис. 2, а и б на стр.
30, 31) в точке А виден плавный переход от дуги окружности Æ200 к прямой линии, а в точке В - от
дуги окружности радиуса R460 к дуге радиуса R260 и т.д.
Геометрические сопряжения мож-но разделить на непосредственные сопряжения, когда одна линия (например, дуга окружности) плавно переходит в другую (например, в прямую) без промежуточных линий, и сопряжения промежуточными дугами окружностей радиуса R. Эти дуги называются дугами сопряжения, а радиусы - радиусами сопряжения.
Непосредственные сопряжения. 1. Точка сопряжения m прямой линии Аm и дуги окружности радиуса R (рис. 2, в на стр. 31) находится в основании перпендикуляра, опущенного из центра О окружности на прямую Аm.
2. Точка сопряжения n двух дуг радиусов R и R1 находится на прямой линии ОО1, соединяющей центры О и О1 двух данных дуг (рис. 2, г на стр. 31).
Рис. 2
б)
Рис. 2
