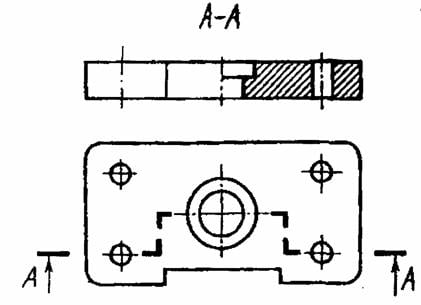

На рис. 27 приведен пример ступенчатого разреза, когда одна секущая плоскость проходит через ось малого отверстия, а другая - через ось большого отверстия. Этот разрез помещен на месте главного вида детали; сечения, получившиеся в обеих секущих плоскостях, условно совмещены.
Переход от одной секущей плоскости к другой, отмеченный на виде сверху пересечением штрихов (уголками), на разрезе не отражен ввиду условности самого разреза.
При ломаных разрезах наклонную секущую плоскость условно поворачивают до совмещения с плоскостью параллельной плоскости проекций, при этом направление поворота может не совпадать с направлением взгляда.

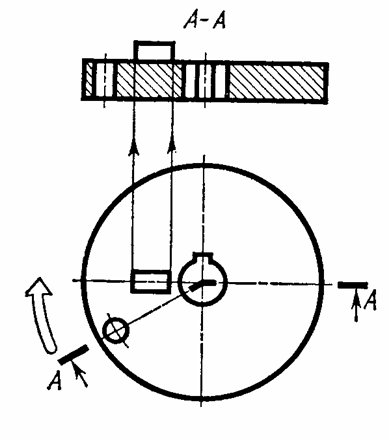

На рис. 28 изображен ломаный разрез детали, представляющий собой цилиндрический диск с тремя различными отверстиями, оси которых расположены в разных плоскостях. Секущие плоскости (фронтальная и наклонная), проходящие через оси отверстий, пересекаются на оси детали. Это отмечено пересечением штрихов. Ломаный разрез помещен на месте главного вида.

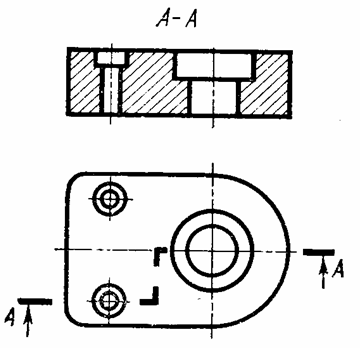

Сложные разрезы деталей, симметричных по внешнему и внутреннему контуру, можно, так же как и простые разрезы, изображать не полностью, соединяя часть вида с частью соответствующего разреза. На рис. 29 показана половина ступенчатого разреза, соединенного с половиной главного вида детали.
Все без исключения сложные разрезы обозначают. Линии сечения каждой секущей плоскости обозначают разомкнутой линией (двумя штрихами), переход от одной секущей плоскости к другой в ступенчатых разрезах отмечают штрихами, перпендикулярными линии сечения так, что образуются уголки. У ломаных разрезов пересекаются штрихи секущих плоскостей, образуя угол, больший 90º.
У начального и конечного штрихов, как и при простых разрезах, ставят стрелки, перпендикулярные к ним и отстоящие на 2-3 мм от внешних концов этих штрихов, и обозначают одинаковыми прописными буквами русского алфавита. Сам разрез сопровождают надписью типа А-А (рис. 27, 28, 29).
Кроме разрезов для выявления внутренней формы предмета используют сечения.
Сечением называют изображение, полученное при мысленном рассечении предмета одной или несколькими плоскостями. В отличие от разреза на сечении показывают только то, что принадлежит секущей плоскости.
