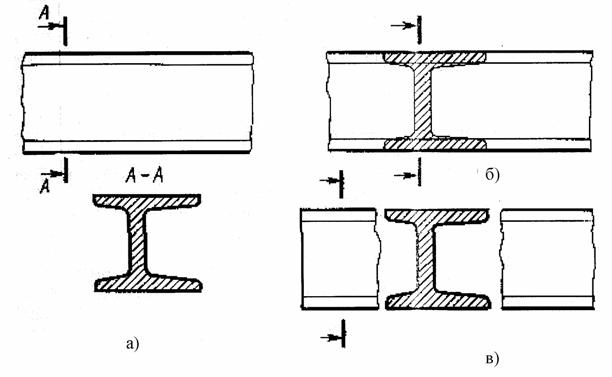

Сечения, не входящие в состав разреза, разделяют на вынесенные и наложенные. Вынесенные сечения являются предпочтительными, и их допускается располагать в разрыве между частями одного и того же вида (рис. 30, в).
Рис. 30
Контур вынесенного сечения показывают сплошными основными линиями (рис. 30, а), а контур наложенного (рис. 30, б) - сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.

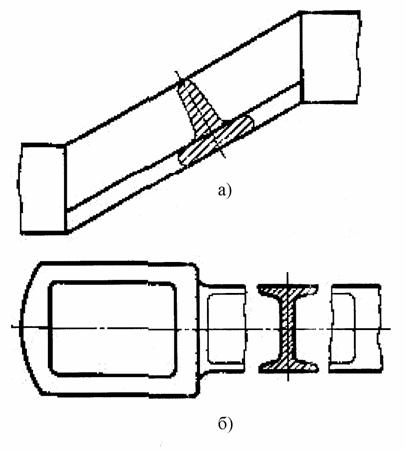

У симметричных сечений (наложенных или вынесенных) ось симметрии указывают штрихпунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят (рис. 31).
Рис. 31
Сечения и разрезы 4.1. Понятия о сечениях. Общие сведения о сечениях. Назначение сечений (см. метод. реком.). Задание: найти наглядные изображения простейших деталей по виду и сечению (работа по карточкам). 4.2. Виды и обозначения сечений. Особенности выполнения сечений (см. метод. реком.) Понятия: вынесенные, наложенные сечения. Задание: с натуры выполнить эскиз детали, выявить ее поперечную форму сечением, обозначить его. 4.3. Понятие о разрезах. Разрезы как способ выявления внутреннего устройства предмета. Различие между разрезом и сечением. Правила выполнения разрезов. Обозначения разрезов. Задание: по видам и разрезам найти наглядные изображения деталей (работа по карточкам). 4.4. Простые разрезы (фронтальный). Правила выполнения разреза. Задание: построить фронтальный разрез и перечертить вид слева одной из деталей. Нанести размеры (работа по карточкам). 4.5. Простые разрезы (профильный). Особенности выполнения разреза. Задание: а) перечертить главный вид одной из деталей и построить профильный разрез (работа по карточкам), б) на карточке даны изображения фронтального и профильного разрезов (штриховка на них не показана), вид сверху и аксонометрическое изображение. Необходимо дополнить разрезы штриховкой.
