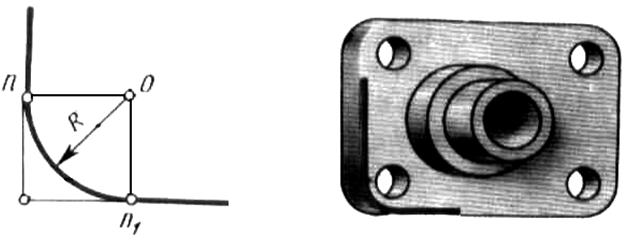

Сопряжения промежуточными дугами. 1. Сопряжение двух сторон прямого (рис. 3, а), острого (рис. 3, в на стр. 32) или тупого (рис. 3, д на стр. 32) углов дугой радиуса R выполняют следующим образом. Параллельно сторонам угла на расстоянии, равном радиусу дуги R, проводят две вспомогательные прямые линии и находят точку О пересечения этих прямых. Точка О является центром дуги радиуса R, сопрягающей стороны угла. Из центра О описывают дугу, плавно переходящую в прямые - стороны угла. Дугу заканчивают в точках сопряжения n и n1, которые являются основаниями перпендикуляров, опущенных из центра О на стороны угла.
а) б)
Рис. 3
На рис. 3, б (стр. 31) показана крышка, на рис. 3, г - скоба, на рис. 3, е - прихват. При выполнении изображений контурных очертаний этих деталей применяются правила построения сопряжений сторон углов дугами окружностей.

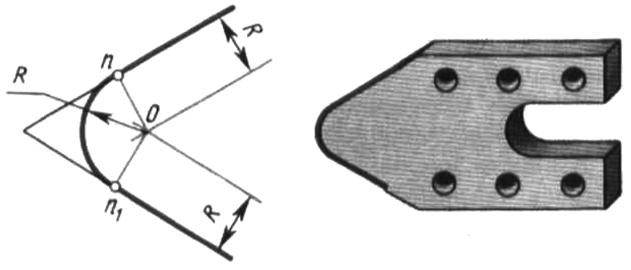

в) г)
д) е)
Рис. 3
Графическая работа №2
Вычерчивание контура детали с построением сопряжений, уклона и конусности
Цель работы: - научиться выполнять различные типы линий на чертежах, наносить размеры;
- научиться выполнять надписи на чертежах чертежным шрифтом;
- научиться вычерчивать контур детали с применением разных геометрических построений (деление окружности на равные части, сопряжения, уклон, конусность)
Задание [2], задание №6 по варианту (1 деталь), №8 (1 деталь), №9 (по варианту)
Название Сопряжение. Уклон. Конусность
Обозначение ГЧ 000000.00.00.02
Литература [1], стр.1 - 37, 41 - 42
Порядок выполнения работы:
1 Чертеж выполняется на листе формата А3 в масштабе 1:1
2 Необходимо грамотно скомпоновать чертеж, расположив все три изображения таким образом, чтобы было занято не менее 75% поля чертежа
3 При построении чертежа детали по заданию 6 требуется уметь делить окружность на равные части, а также выполнять сопряжения двух прямых, прямой и окружности, двух окружностей (рис. 3). Пример геометрических построений - [2], задания 3,4.
Рисунок 3
4 При выполнении задания 8 требуется построить уклон 1:6. Он выполняется по примеру на рис 4 .
Рисунок 4
Таким образом, чтобы построить уклон, нужно начертить прямоугольный треугольник, отношение катетов которого равно уклону:
5 В задании 9 требуется выполнить чертеж детали по варианту. При этом сначала нужно определить недостающие значения:
Малый диаметр конуса, d*(варианты 1-10);
длина конуса, l*(варианты 11-20)
большой диаметр, D*(варианты 21-30)
Для этого используется формула
, (1)
где k-конусность
D- большой диаметр конуса, мм
d- малый диаметр конуса, мм
l - длина конуса, мм
Преобразовав формулу 1 можно рассчитать:
d*=D-kl
D*=d+kl
