Для несимметричных сечений, как наложенных, так и помещенных в разрыве, линию сечения проводят со стрелками, но буквами не обозначают (рис. 30, б, в). При этом вынесенное сечение обозначают так же, как и на разрезах (рис. 30, а). Сечение по построению и расположению должно соответствовать направлению, указанному стрелками (рис. 30).
Секущие плоскости следует выбирать так, чтобы получить нормальные (перпендикулярные осям, ребрам) поперечные сечения (рис. 32).
Рис. 32
Вынесенное сечение не обозначают, если оно расположено непосредственно на продолжении линии сечения и представляет собой симметричную фигуру относительно этой линии (сечение по четырем пазам и по двум шпоночным канавкам справа, рис. 33). В подобном случае линию сечения не проводят, а ось симметрии показывают, как обычно, штрихпунктирной тонкой линией без обозначения буквами и стрелками. Такому расположению симметричных по форме сечений следует отдавать предпочтение, так как оно не требует обозначений и чертеж не загружен лишними надписями.
Рис. 33

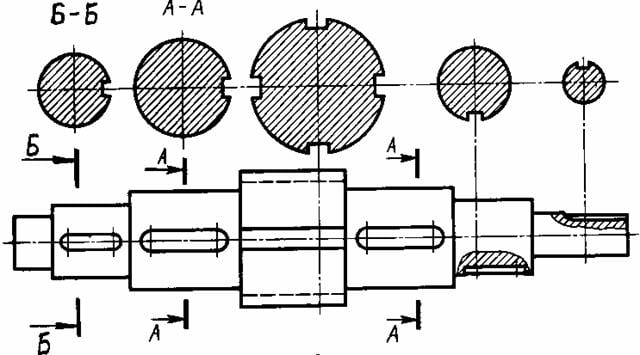

Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одной и той же буквой и вычерчивают одно сечение, например, А-А (рис. 33).
Следует обратить внимание на то, что если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (рис. 34).
