Основные элементы и параметры резьбы
Профиль резьбы — это контур сечения резьбы плоскостью, проходящей через ось
детали (рис. 1).
Наружная резьба
Угол профиля резьбы α — угол между боковыми сторонами профиля.

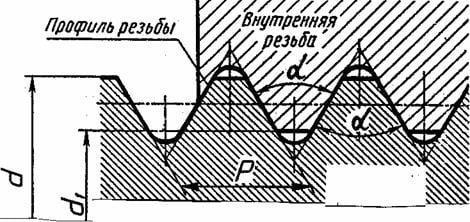

Рис. 1. Профиль и основные параметры резьбы
Наружный диаметр резьбы d — диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или впадин внутренней резьбы.
Внутренний диаметр резьбы d1 — диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы или в вершины внутренней резьбы.
Шаг резьбы Р — расстояние между одноимёнными точками профиля двух соседних витков в направлении, параллельном оси резьбы.
Ход резьбы t — расстояние между одноимёнными точками профиля одного и того же витка. Ход резьбы есть величина относительного осевого перемещения винта (гайки) за один оборот. В однозаходной резьбе ход равен шагу (t = Р ), в многозаходной — произведению шага Р на число заходов n (t = n Р) — это показано на рис. 2.
Однозаходная резьба образована одной винтовой ниткой (рис. 2, а).
Многозаходная резьба образована несколькими винтовыми нитками (рис. 2, б).
Рис. 2. Различия резьбы по числу заходов:
а — однозаходная резьба; б — двухзаходная резьба
