Правая резьба образована контуром, вращающимся по часовой стрелке и перемещающимся вдоль оси от наблюдателя. Левая резьба образована контуром, вращающимся против часовой стрелки и перемещающимся вдоль оси от наблюдателя. Направление резьбы указывают только для левой резьбы в конце обозначения буквами LH .
Длина резьбыî — длина участка резьбы с полным профилем.
Фаска с — конический участок в начале стержня или отверстия (рис. 3). Условно размер фаски можно принять равным шагу резьбы с = Р (рис. 3).
Сбег резьбы — участок резьбы с неполным профилем в зоне перехода от резьбы к гладкой части детали.
Недовод резьбы — участок ненарезанной части поверхности между концом сбега и опорной поверхностью детали.
Недорез резьбы включает в себя сбег и недовод резьбы. Чтобы устранить сбег или недорез резьбы, выполняют проточку.
Проточка — кольцевой желобок на стержне или кольцевая выточка в отверстии для выхода резьбонарезающего инструмента.
Граница резьбы

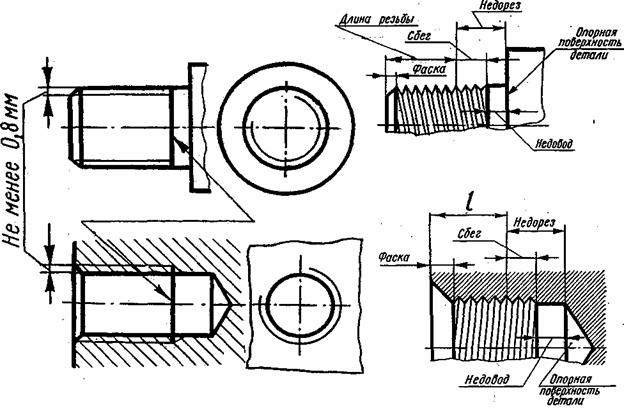

Рис. 3. Изображение резьбы и конструктивные элементы
Сборочные чертежи 5.1. Общие сведения об изделии. Спецификация. Разрезы на сборочных чертежах. Размеры. Условности и упрощения на сборочных чертежах. 5.2. Разъемные и неразъемные соединения. Общие сведения о соединениях деталей. Виды соединений. Стандартные детали. Взаимозаменяемость. Изображение и обозначение болтового соединения. Понятия: фаска; шестигранная, квадратная головка болта; шаг; шайба. Задание: выполнить эскиз болта с шестигранной головкой и нанести размеры: диаметр резьбы 20 мм, длина стержня болта 100 мм, высота фаски 2,5 мм. 5.3. Условные изображения резьбы на чертежах. Изображение и обозначение резьбы. Задание: выполнить изображение отверстия с резьбой. 5.4. Сборочный чертеж с элементами конструирования. Понятие о деталировании, конструировании. Задание: из данной заготовки сконструировать опору для установки в вертикальном положении цилиндрического стержня ? 30 мм в её верхней части. Предусмотреть, на сколько это возможно, изменение массы опоры (технический рисунок).
