Изображение резьбы
Резьбу на чертежах изображают условно, независимо от типа, согласно ГОСТ 2.311-68, а именно: на стержне — сплошными основными линиями по наружному диаметру и сплошными тонкими — по внутреннему на всю длину резьбы, включая фаску.
В
отверстии резьбу изображают сплошными основными линиями по внутреннему диаметру
и сплошными тонкими линиями — по наружному диаметру.
На изображениях, полученных проецированием на плоскость, перпендикулярную оси резьбы, сплошную тонкую линию проводят дугой на ¾ окружности, разомкнутую в любом месте, и фаску не показывают (рис. 3). Сплошная тонкая линия при изображении резьбы проводится на расстоянии от 0,8 мм до величины шага резьбы Р от основной линии и должна пересекать линию границы фаски.
Видимая граница резьбы проводится сплошной основной линией в конце полного профиля резьбы до линии наружного диаметра резьбы.

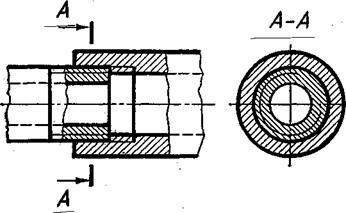

При изображении резьбового соединения в разрезе (рис. 4). преимуществом обладает деталь с наружной резьбой, она закрывает резьбу отверстия. В зоне резьбового соединения резьбу изображают сплошной основной линией по наружному диаметру и сплошной тонкой – по внутреннему. В отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня.
Выполняя разрезы, следует обратить внимание на то, что штриховка доводится до сплошных основных линий как на стержне с резьбой, так и в резьбовом отверстии.
Рис. 4. Изображение резьбы в соединении
