Болтовое соединение представляет собой узел, состоящий из болта, гайки,шайбы и скрепляемых деталей 1 и 2 (рис. 6, а).

Болт — это крепёжное изделие, имеющее головку на одном конце и цилиндрический стержень с резьбой — на другом (рис. 6, б). Наружный диаметр резьбы болта равен диаметру стержня болта и указан в табл. 1 после «М» в колонке «Резьба болта dб». На чертеже болта должны быть нанесены размеры, указанные на рис. 7.

Размещая изображения на поле чертежа, следует предусмотреть места для нанесения размеров и записи обозначений. Это указание относится также к выполнению чертежей всех последующих работ задания.

При вычерчивании головки болта и гайки следует обратить внимание на правильное построение линий на их боковых гранях. Эти линии представляют собой гиперболы и получены в результате пересечения конической фаски с гранями призматической головки болта или гайки (рис. 8, а). При выполнении чертежа кривые линии фасок вычерчиваются дугами окружностей, радиусы которых R и r. Определение радиусов и построение этих дуг показано на рис. 8. б.

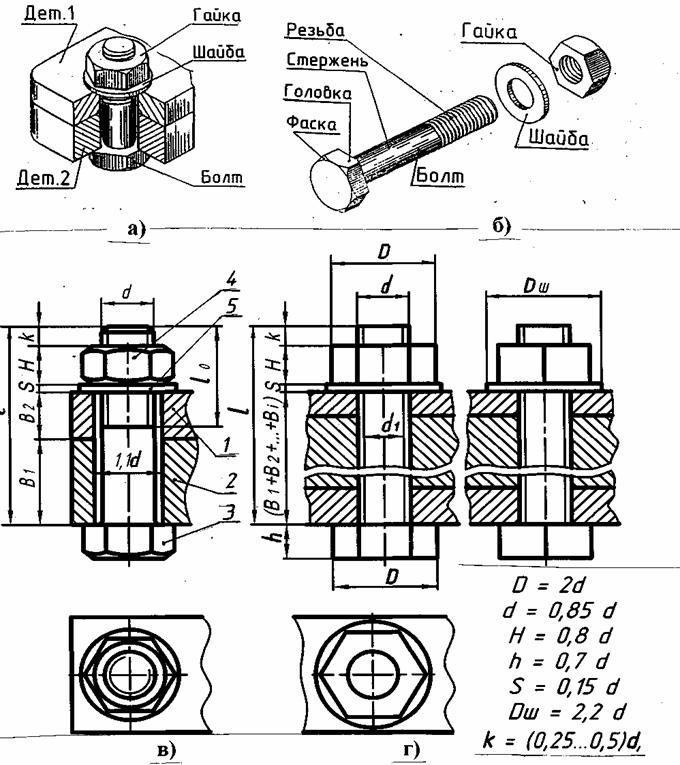

Рис. 6. Болтовое соединение:

а – внешний вид, б – крепёжные изделия,

в – конструктивное упрощённое изображение,

г – упрощённое изображение по ГОСТ 2.315-68.
