Расчёт
Для выполнения чертежа болта нужно определить длину стержня болта î (высота головки в длину болта не включается). Для этого необходимо составить размерную цепь, выражающую размерные связи между элементами соединения. Эта размерная цепь выражается уравнением
î = (В1 + В2 +……+Вi) + S + Н + k , (1)
где (В1 + В2 + + Вi) — суммарная толщина всех соединяемых
деталей (рис. 6, в, г), мм;
S – толщина шайбы (табл. 6), мм;
Н – высота гайки (табл. 5), мм;
k — запас резьбы болта (выступающая часть стержня болта над гайкой), мм,
k = (0,25…0,5)dб ,
где dб — наружный диаметр резьбы болта (табл. 1).
Полученную расчётную длину болта î нужно сравнить со стандартной (табл.3) и выбрать ближайшую `большую. Размеры, взятые в скобки, на производстве применять не рекомендуется.
3.2.4. Чертежи
3.2.4.1. Выполнить чертёж болта исполнения 1 по ГОСТ

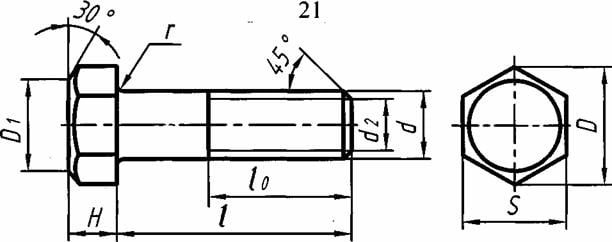

7798-70 в двух проекциях в соответствии с рис. 7. Все необходимые размеры
взять из табл. 3 и нанести на чертеже. Проекции гиперболы, получающейся в
результате пересечения конической фаски с гранями призматической головки болта,
для упрощения заменить дугами окружностей. Построение их приведено на рис.
8, б Резьбовой конец болта оформить по ГОСТ 12414-66 (табл. 4).
3.2.4.2. Гайка ГОСТ 5915-70 навинчивается на резьбовой
конец болта или шпильки до упора в одну из деталей (рис. 6 и 12)
и представляет собой шестигранную призматическую деталь,
имеющую в центре резьбовое отверстие (рис. 8, а).
Чертёж гайки исполнения 2 (рис. 9) выполнить в двух проекциях по ГОСТ 5915-70, нанести необходимые размеры (табл. 5), коническую фаску на шестигранной поверхности вычертить так же, как и на болте в соответствии с рис. 8,
Исполнение 1 D1= (0,9. 0,95)S
Рис. 7
