Таблица 3
Болты с шестигранной головкой ГОСТ 7798-70
В миллиметрах
|
dб |
Диаметр резьбы |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
27 |
|
|
Р |
Шаг резьбы |
крупный |
1,75 |
2 |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
|
мелкий |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
||
|
d |
Диаметр стержня |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
|
|
S |
Размер «под ключ» |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
41 |
|
|
Н |
Высота головки |
8,0 |
9,0 |
10,0 |
12,0 |
13,0 |
14,0 |
15,0 |
17,0 |
|
|
D |
Диаметр описанной окружности, не менее |
20,9 |
24,3 |
26,5 |
29,9 |
33,3 |
35,0 |
39,6 |
45,2 |
|
|
r |
Радиус под головкой |
не менее |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
0,8 |
0,8 |
1,0 |
|
не более |
1,6 |
1,6 |
1,6 |
1,6 |
2,2 |
2,2 |
2,2 |
2,7 |
||
|
îо |
Длина резьбы |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
|
|
Выборка из стандартного ряда длин болтов î: 45, 50, 55, 60, 65, 70, 75, 80, (85), 90, (95), 100, (105), 110, (115), 120, 125 и т. д. |
||||||||||
Таблица 4
Концы болтов, винтов и шпилек по ГОСТ 12414 - 66
В миллиметрах
|
d |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
|
d2 |
5,5 |
7,0 |
8,5 |
10,0 |
12,0 |
13,0 |
15,0 |
17,0 |
18,0 |
21,0 |
23,0 |

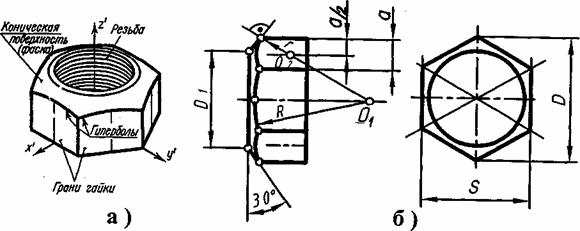

Рис. 8 Гайка:
а - внешний вид гайки; б - построение фаски на шестиграннике заменой гипербол дугами окружностей
Таблица 5
