3.3.2. Общие сведения
Шпилечные соединения применяются в тех случаях, когда в конструкции нет места для размещения головок болтов либо когда одна из соединяемых деталей имеет значительную толщину и нецелесообразно сверлить глубокие отверстия для установки болтов большой длины. Кроме экономии в габаритах, применение соединения шпилькой облегчают вес конструкции.
Шпилечное соединение включает шпильку, гайку, шайбу и скрепляемые детали А и В (рис. 12, а). В одной из этих деталей (дет. А) просверлено глухое отверстие — гнездо (рис. 12, г), в котором нарезана резьба d шпильки (рис. 12, д). Присоединяемая деталь (дет. В) для прохода шпильки имеет сквозное отверстие диаметром, равным 1,1d шпильки. На рис. 12, е показано упрощённое конструктивное изображение шпилечного соединения, на рис. 12, ж — упрощённое изображение по ГОСТ 2.315-68.
3.3.3. Чертежи
3.3.3.1. Шпилька представляет собой цилиндрический стержень с резьбовыми концами (рис. 12, б и 13). У шпильки различают ввинчиваемый (посадочный) резьбовой конец длиной î1, которым она ввинчивается в резьбовое гнездо детали А, и гаечный (стяжной) резъбовой конец длиной î0, на который свободно надевается присоединяемая деталь толщиной В, затем шайба и навинчивается гайка.
27
а – внешний вид; б — крепёжные изделия; в — шпилька; г — сверлёное гнездо; д — нарезанное гнездо; е — упрощённое конструктивное изображение шпилечного соединения; ж — упрощённое изображение по ГОСТ 2.315-68.
Чтобы выполнить чертёж шпильки (рис. 13), необходимо рассчитать её длину î, выбрать ГОСТ по табл.7 и определить длину ввинчиваемого конца î1. Все остальные размеры взять из табл. 8 и нанести на чертеже. На торцах шпильки предусмотреть фаски и оформить по ГОСТ 12414-66 (табл.4).

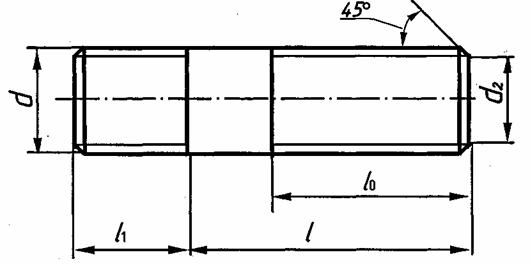

Рис. 13. Шпилька
На рис. 13 d –наружный диаметр резьбы шпильки, мм;
d 2– диаметр фаски (табл. 4), мм;
î – длина шпильки, мм, рассчитывается по формуле (2);
î0 –длина резьбы гаечного (стяжного) конца, мм;
î1 – длина ввинчиваемого (посадочного) конца, мм. Эта величина зависит от материала детали, в которую ввинчивается шпилька, и диаметра резьбы (эти данные указаны в табл. 1 индивидуального задания). По табл. 7 выбирается ГОСТ шпильки и определяется î1.
