Изображение соединения шпилькой является фрагментом сборочного чертежа.
В детали имеющей толщину В, должно быть просверлено отверстие для свободного прохода шпильки. Диаметр отверстия рассчитывается как 1,1dш резьбы шпильки (рис.12, е). На рис. 12, е дано конструктивное упрощённое изображение соединения шпилькой.
На сборочных чертежах крепёжные соединения выполняются упрощённо по ГОСТ 2.315-68 (рис. 12, ж):
а) размеры деталей берутся в зависимости от диаметра
резьбы dш шпильки по эмпирическим формулам, указанным на рис. 12, ж ;
б) гайка, шайба и концы шпильки изображаются без фасок;
в) резьба показывается на всём стержне шпильки;
г) граница резьбы изображается только на посадочном конце;
д) зазор между стержнем шпильки и отверстием в
скрепляемой детали В не показывается;
е) крепёжные изделия изображаются нерассеченными при попадании в продольную секущую плоскость;
ж) не показывается запас резьбы и запас сверления в резьбовом гнезде детали.
В этой работе нужно выполнить для сравнения оба изображения: конструктивное и упрощённое по ГОСТ 2.315-68 изображение соединения шпилькой и нанести следующие размеры: толщину детали В, размер резьбы d и длину шпильки î.

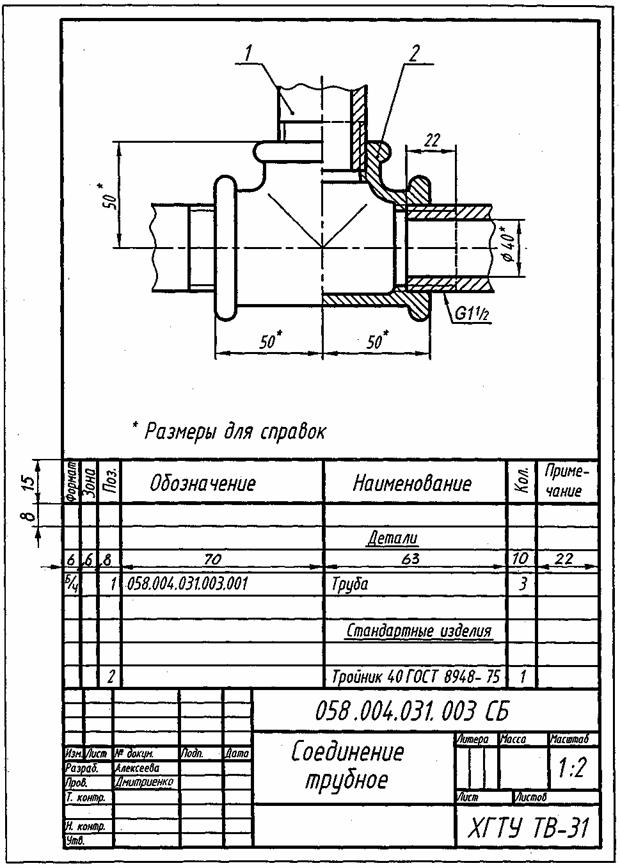

Рис. 15. Пример выполнения работы 3
«Соединение трубное»
