Примеры выполнения чертежей

На чертеже соединения нужно обозначить трубную резьбу, нанести диаметр Dу и габаритные размеры фитинга (L ). При выполнении этой работы особое внимание следует уделить обозначению трубной резьбы. Размер, стоящий в обозначении трубной резьбы, например, «G1», не соответствует наружному диаметру резьбы (как у резьбы метрической), а равен внутреннему диаметру трубы (условный проход), на наружной поверхности которой нарезана резьба. Размеры же диаметров резьбы можно определить из ГОСТ 6357-73 или из табл. 9 «Соединительные части из ковкого чугуна для трубопроводов» по ГОСТ 8945 - 75.

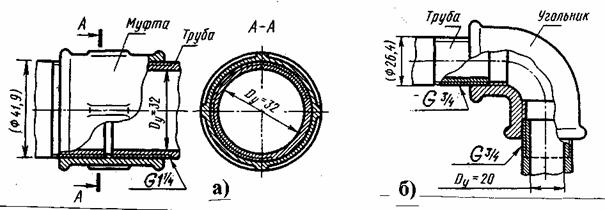

На рис. 17 показаны соединения двух труб с помощью прямой муфты и угольника, соединение трёх труб с помощью тройника см. на рис. 15.



Рис. 17. Трубное соединение

а — с помощью муфты; б — с помощью угольника


Таблица 9

Соединительные части из ковкого чугуна для трубопроводов

В миллиметрах

Услов­ный проход

Резьба

L

L1

D

S

b

b1

b2

R1

î3

î4

с

Обозначение

d

î

î2

î1

не менее

15

G ½

20,956

12,0

14

9,0

28

36

27,031

2,8

3,5

2,0

4,0

2,0

9

12

2,0

20

G ¾

26,442

13,5

16

10,5

33

39

33,517

3,0

4,0

2,0

4,0

2,0

10

13

2,0

25

G 1

33,250

15,0

18

11,0

38

45

39,892

3,3

4,0

2,5

4,5

2,0

11

15

2,5

32

G 1¼

41,912

17,0

20

13,0

45

50

48,554

3,6

4,0

2,5

5,0

2,0

13

17

2,5

40

G 1½

47,805

19,0

22

15,0

50

55

54,447

4,0

4,0

3,0

5,0

2,0

15

19

2,5

50

G 2

59,616

21,0

24

17,0

58

65

70,459

4,5

5,0

3,0

6,0

2,5

17

21

2,5
