Сварные соединения
Таблица 10

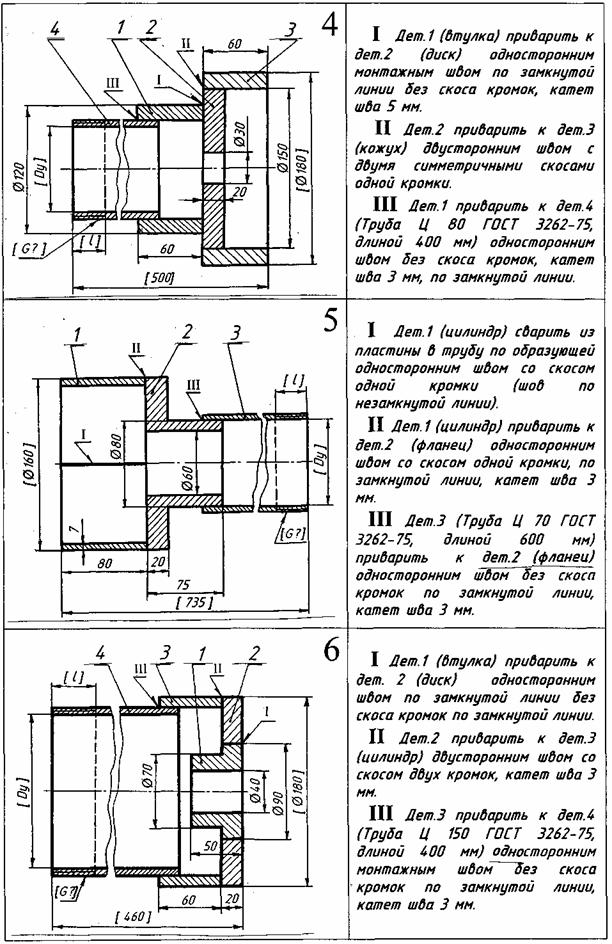

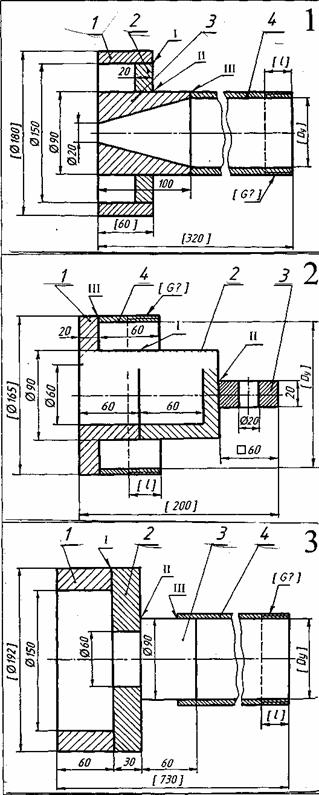

I
Дет. 1 (цилиндр) прибарить к
дет. 2 (диск) двусторонним
монтажным швом
по замкнутой
линии со скосом двух кромок,
катет шва 3 мм.
II Лет.
2 приварить к дет.З
(втулка) двусторонним швом с
двумя симметричными скосами
одной кромки.
III Дет.З приварить к дет.4
(Труда Ц80 ГОСТ 3262-75,
длиной
220 мм) односторонним швом Вез
скоса кромок по замкнутой линии.
I Дет. 1 (фланец) приварить к дет. 2 (стакан) односторонним швом по замкнутой линии со скосом одной кромки.
II Дет. 2 (стакан) приварить к
дет.З (ушко)
двусторонним
монтажным швом с двумя
симметричными скосами одной
кромки,
катет шва 3 мм.
III Дет А (Труба Ц 150 ГОСТ
3262-75, длиной 60 мм)
приварить
к дет. 1 (фланец) односторонним
швом со скосом одной кромки
по
замкнутой линии.
I Дет. 1 (цилиндр) приварить к
дет.2 (дно)
двусторонним
монтажным швом по замкнутой
линии с двумя скосами одной
кромки.
II Дет.2 приварить к дет.З
(ось) односторонним швом без
скоса кромок, катет шва 5 мм.
III Дет.З приварить к дет А
(Труба Ц
90 ГОСТ 3262-75,
длиной 600 мм) односторонним
швом без скоса кромок по
замкнутой линии, катет шва 3 мм.
