Изображение и обозначение сварных швов
На рис. 22 дана общая структура обозначения швов сварных соединений, выполняемых сваркой плавлением, а в табл. 11 выдержка из ГОСТ 5264-80 «Ручная электродуговая сварка».

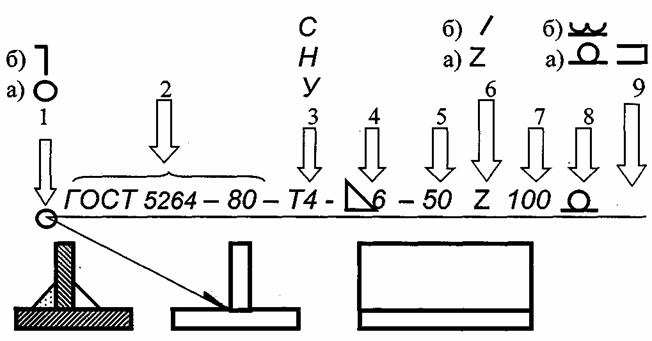

Рис. 22. Структура типового условного обозначения стандартного сварного шва и его
расшифровка:
1
– место для вспомогательного знака шва по замкнутой
линии (а) или знака монтажного
шва (б);
2 — обозначение стандарта на типы и конструктивные
элементы
швов;
– буквенно-цифровое обозначение шва;
– знак катета и размер катета шва;
5 — размер длины провариваемого участка (только для
прерывистого
шва);
6 — знак, обозначающий шахматное (а) или цепное (б)
расположение
прерывистых швов;
7 – размер шага;
8 – знак, обозначающий, что усиление
шва снять (а) или
обработать наплывы и неровности шва с плавным переходом
к
основному металлу (б);
9 – место под вспомогательный знак для швов
по
незамкнутой линии. Этот знак применяют, если расположение шва ясно из чертежа
и когда отсутствует знак для швов по замкнутой линии (рис. 22, знак 1, а).
Согласно
ГОСТ 2.312 –72 независимо от способа сварки
швы сварных соединений условно
изображают: видимые –
сплошной основной линией, а невидимые — штриховой. К
линии
изображения сварного шва (желательно видимого) под углом
30° — 60°
проводят линию-выноску, заканчивающуюся
односторонней стрелкой (рис. 22).
На полке линии-выноски
проставляется буквенно-цифровое обозначение шва,
включающее информацию о виде соединения и его
конструктивных элементах. В правой графе табл. 11 приведены примеры условного обозначения показанных швов.
