Для настройки типа линий предназначено окно настройки типа линии, которое позволяет загружать список типов линий (рис. 58, 59).

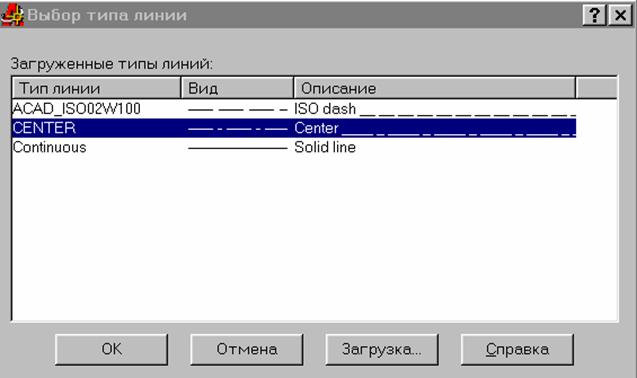

Рис. 58

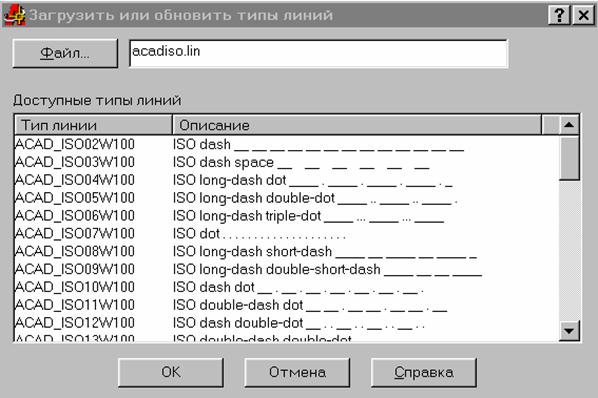

Рис. 59
. Чертежные размеры. Масштаб.
Правила нанесения размеров. Масштаб, его назначение.
Понятия: линейные и угловые размеры, размерные линии и числа, выносные линии, масштаб, масштаб уменьшения, увеличения, натуральная величина.
Задание:
а) начертить в рабочей тетради окружности, диаметры которых равны 40, 30, 20 и 10 мм. Нанести их размеры;
б) начертить дуги окружности с радиусом 40, 30, 20 и 10 мм, нанести их размеры.
2.2. Чертежи плоской детали.
Задание: перечертить в рабочую тетрадь, сохраняя пропорции, изображение плоской детали (на карточке для каждого учащегося), увеличив его в 2 раза. Нанести необходимые размеры.
2.3. Графическая работа "Чертеж плоской детали".
Задание: выполнить чертеж детали по имеющимся половинам изображений, разделенных осью симметрии, нанести размеры, указать толщину детали надписью. Чертеж оформить по существующим правилам оформления чертежей.
Указание к работе:
1. Начертить рамку.
2. Определить центр рабочего поля чертежа и от него вести построение изображения. Сначала провести ось симметрии тонкими линиями, построить прямоугольник, соответствующий общей форме детали; разметить изображения призматических элементов детали, определить положение центров окружности. Нанести размеры.
3. Обвести чертеж линиями, установленными стандартом.
4. Заполнить основную надпись.
