По заданным расстояниям между центрами l1 и l2 на чертеже намечают центры О и О1, из которых описывают сопрягаемые дуги радиусов R1 и R2. Из центра О1 проводят вспомогательную дугу окружности радиусом, равным разности радиусов сопрягающей дуги R и сопрягаемой R1, а из центра О - радиусом, равным разности радиусов сопрягающей дуги R и сопрягаемой R2. Вспомогательные дуги пересекутся в точке О2, которая и будет искомым центром сопрягающей дуги.
Для нахождения точек сопряжения (s и s1) центр О2 соединяют с точками О и О1 прямыми линиями. Точки пересечения s и s1 продолжения этих прямых с сопрягаемыми дугами являются искомыми точками сопряжения.
Радиусом R из центра О2 проводят сопрягающую дугу между
точками сопряжения s и s1.
Рис. 4

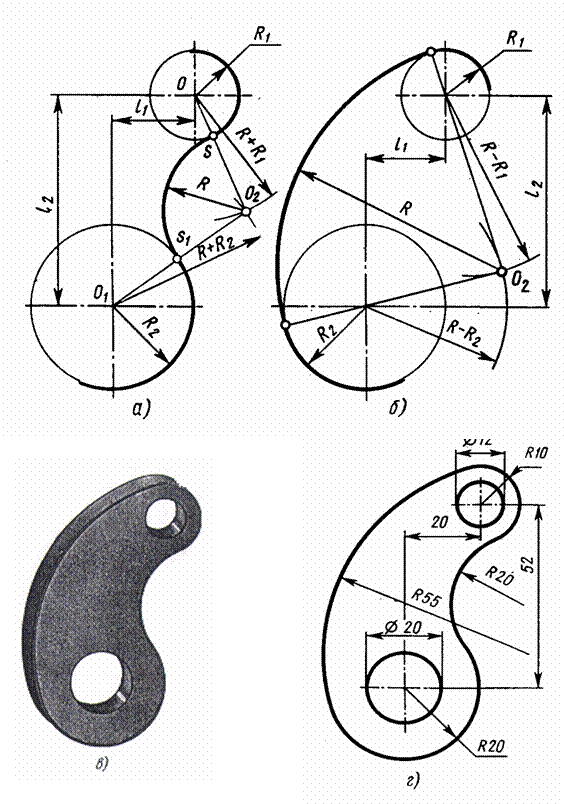

Построение смешанного сопряжения. Задано:
а) радиусы R1 и R2 сопрягаемых дуг окружностей (рис. 5, а);
б) расстояния между центрами О и О1 этих двух дуг l1 и l2;
в) радиус R сопрягающей дуги.
Простые разрезы (горизонтальный).
Особенности выполнения разреза.
Задание: перечертить главный вид и построить горизонтальный разрез одной из деталей. Нанести размеры (работа по карточкам).
4.7. Соединение вида и разреза.
Основные правила, которые соблюдаются при выполнении изображений, содержащих соединение половины вида и половины (см. лист 6) соответствующего разреза.
Задание: выполнить соединение половины вида и половины разреза.
4.8. Графическая работа.
Задание: выполнить чертеж с фронтальным разрезом домика-прицепа (трейлера).
4.9. Вырезы в прямоугольной изометрической проекции.
Задание: (выполняется по карточкам) выполнить вид детали слева, построить целесообразный разрез.
4.10. Графическая работа "Построение трёх видов и объемное изображение детали с разрезом и вырезом".
