Простановка размеров
Размеры показывают геометрические величины объектов, расстояния и углы между ними, координаты отдельных точек. В AutoCAD размеры бывают трех основных типов: 1) линейные, которые включают горизонтальный, вертикальный и параллельный (рис. 65), базовые размеры (рис. 66) и размерные цепи (рис. 67); 2) радиальные (рис. 68) и 3) угловые (рис. 69).
Рис. 66
Рис. 67

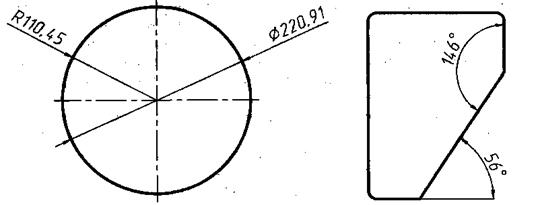

Рис. 68 Рис. 69
Сопряжения. Понятия: сопряжение, центр сопряжения, точка сопряжения. Задание: а) выполнить сопряжения тупого, прямого и острого углов; в) выполнить изображение контура шаблона, применив геометрические построения (провести анализ графического состава изображений). Вычерчивание контура шаблона слагается, в основном, из построения угла 60? и сопряжения острого и тупого углов дугами заданных радиусов. а) раскрасить поверхности указанных граней на прямоугольных проекциях теми же цветами, какими они помечены на аксонометрических изображениях, б) раскрасить аксонометрические проекции по прямоугольным. 14. Следует давать детям выполнять чертежи по словесному описанию, например: а) дается описание несложной детали, состоящей из двух геометрических тел, расположенных друг на друге, например: основание - прямоугольная призма, на ней - куб. Задание: выполнить эскиз в двух проекциях, выполнить наглядное изображение; б) дается описание несложной технической детали, имеющей отверстия по центру и в углах, например: прямоугольная призма с закругленными краями с отверстиями по середине и краям (в центрах сопряжений). 15. Рекомендуется выполнять чертежи на клетчатой бумаге, так как разлиновка помогает в работе и ускоряет процесс построения чертежа. Выполнение чертежей на чистых листах формата А 4 вызывает у учащихся СКК чувство растерянности и излишней нервозности. 17. Рекомендуется давать детям задания, имеющие определенную практическую направленность. Их темы могут быть самыми разнообразными, но напрямую связанные с изучаемым материалом.
