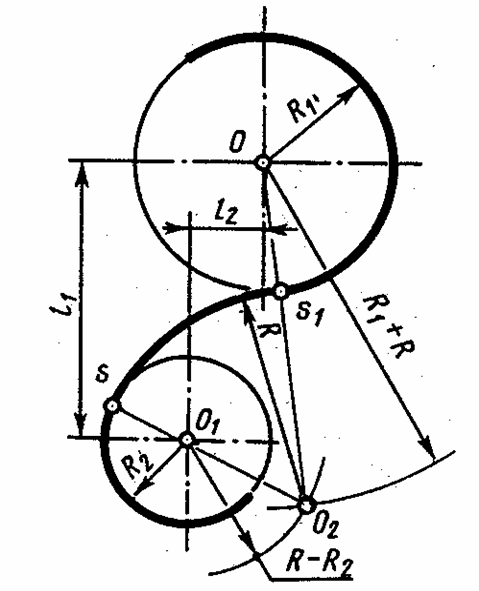

Требуется:
а) определить положение центра О2 сопрягающей дуги;
б) найти точки сопряжения s и s1;
в) провести дугу сопряжения.
Способы построения внутреннего и внешнего сопряжений указаны ранее.
Соединив точки О и О2 прямой, получают точку сопряжения S, соединив точки О1 и О2, находят точку сопряжения S1.

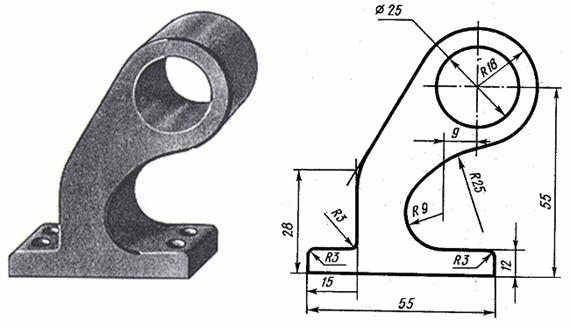

Из центра О2 проводят дугу сопряжения от S до S1. Пример смешанного сопряжения приведен на рис. 5, а.
а)
Рис. 5
б) в)
Графическая работа №5 Комплексный чертеж и аксонометрия пересекающихся тел вращения Цель работы: - получить навыки выполнения линий пересечения геометрических тел. Задание [2], задание № 50 Название Пересечение цилиндров Обозначение ПЧ 000000.00.00.05 Литература [1], стр.111 - 114 Порядок выполнения работы: 1. На формате А3 начертить в тонких линиях рамку, основную надпись и выполнить комплексный чертеж двух пересекающихся цилиндров по размерам, указанным в задании по варианту. 2. Линию пересечения цилиндров на фронтальной плоскости проекций строят способом секущих плоскостей. Выбирают секущие плоскости, параллельные фронтальной плоскости проекций. Произвольно проводят профильные следы (Pw,Pw1…) секущих плоскостей и находят их пересечение с дугой окружности -т.1 - 4 . Затем на горизонтальной проекции (на окружности) находят соответствующие горизонтальные проекции данных точек - т. 1-4. На фронтальной проекции точки 1 -4 строят на пересечении линий связи от соответствующих горизонтальных и профильных проекций точек. Линию пересечения цилиндров проводят, пользуясь лекальной линейкой. 3. Обвести чертеж, проставить размеры. 4. Обвести рамку, заполнить и обвести основную надпись.
