Рис. 5
При вычерчивании контурных очертаний деталей очень важно самостоятельно разобраться, где имеются плавные переходы, и мысленно представить себе, где придется выполнять непосредственные сопряжения и где - сопряжения при помощи промежуточных дуг окружностей.
В этом отношении лучшим способом приобретения навыков построения сопряжений являются упражнения по вычерчиванию контуров сложных деталей. Перед упражнением необходимо просмотреть задание, наметить порядок построения сопряжений и только после этого приступить к выполнению построений.
Построение изображения контуров деталей в каждом варианте следует начинать с нанесения осей. Затем выполнить построения по описанным выше правилам. Проставить все необходимые размеры.

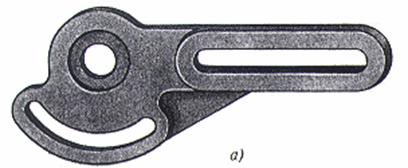

На рис. 6, б, в, г (стр. 39) показана последовательность выполнения различных видов сопряжений контурного очертания рычага, представленного на рис. 6, а.
.
Рис. 6
в)
г)
Рис. 6
Требования к уровню подготовки учащихся По окончании изучения курса по предмету черчение учащиеся СКК должны знать: - особенности чертежного шрифта; - основные линии чертежа; - простейшие геометрические тела; - правила выполнения и обозначения сечений и разрезов; - особенности применения и обозначения масштаба на машиностроительных чертежах; - основные способы проецирования; - виды чертежа и соответствующие им проекции; - сходство и различие сборочных и рабочих чертежей; - виды аксонометрических проекций; - особенности выполнения технического рисунка; - основные требования к выбору способов изображения деталей на чертеже; - основные правила выполнения сопряжения; - приемы деления отрезков, окружности на равные части; - виды разъемных и неразъемных соединений; - правила изображения резьбы на чертежах; уметь: - пользоваться чертежными инструментами; - оформлять чертеж в соответствии с требованиями стандарта; - выполнять аксонометрические изображения объекта; - выполнять технический рисунок; - выполнять изображение трех видов и соответствующих им проекций; - выявлять сечение; - применять необходимые разрезы; - выявлять конструктивную форму детали; - выполнять изображения резьбы на чертежах; - выполнять сопряжения тупого, прямого и острого углов; - выполнять объемное изображение детали с разрезом и вырезом.
