Библиотека блоков измерительных приборов Measurement

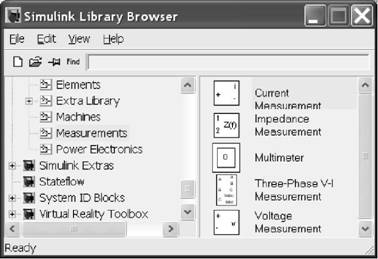

На рисунке 2.43 показан состав этой библиотеки.
Блоки Voltage Measurement и Current Measurement предназначены для соединения блоков библиотеки пакета SimPowerSystems с блоками приемников сигналов библиотеки Sink.
Блок Impedance Measurement позволяет измерять частотную зависимость полного сопротивления между двумя точками исследуемой схемы.
Блок Three-Phase V-I Measurement предназначен для измерения напряжений и/или токов в трехфазной цепи. Причем могут измерятся как фазные, так и линейные величины.
Рисунок 2.43 - Библиотека Measurement
Особый интерес представляет блок Multimeter. Он позволяет измерить электрические переменные, выбранные в окне Measurement соответствующих элементов, рисунок 2.41. Окно настройки блока Multimeter имеет два поля, рисунок 2.44.
Рисунок 2.44 - Окно блока Multimeter
В первом (Available Measurement) после нажатия кнопки Update появляются соответствующие измеряемые величины. Все или часть из них могут быть с помощью кнопки >> переведены во второе окно (Selected Measurement) для измерения и регистрации результатов. Флажок Plot selected measurements позволяет вывести измеряемые сигналы в виде временных зависимостей.
Данный блок позволяет избавиться от многочисленных вспомогательных измерительных блоков на модели, что упрщает ее, делает более удобной и понытной.
Примеры применения этого блока мы увидим далее.
В моделях, приведенных далее в главе 4 работы, встречаются блоки, не рассмотренные здесь. Их описания и пояснения по применению мы будем приводить по ходу изложения примеров моделирования.
