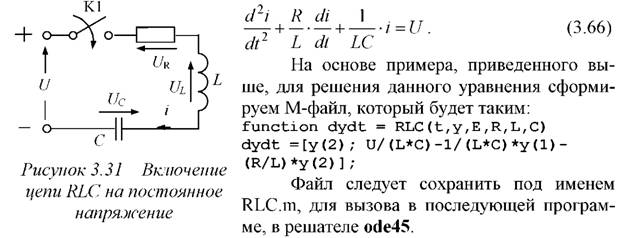

Пример 13. Расчет переходного процесса в цепи RLC при включении ее на постоянное напряжение. Дана цепь, представленная на рисунке 3.31. Дифференциальное уравнение, описывающее данную цепь, будет
иметь вид:

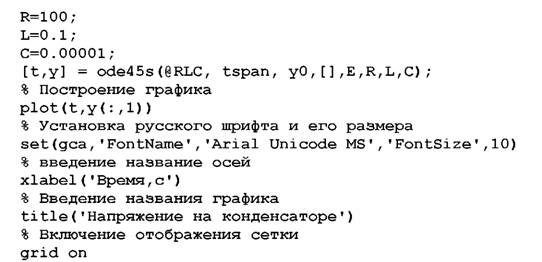

Программа для расчета переходного процесса в данной цепи при Я = 100 Ом, Ь = 0,1 Гн, С = 10 мкФ и Е=100 В приведена ниже, а результаты расчета на рисунке 3.32,а.
% Построение переходного процесса в цепи RLC

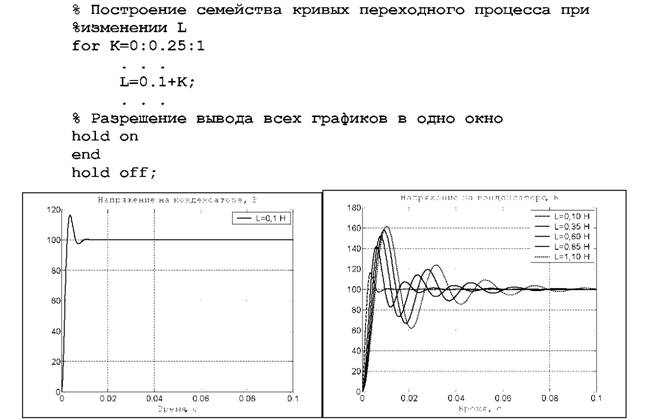

Для исследования влияния параметров цепи на вид переходного процесса организуем цикл, внутри которого значение параметра, например, Ь, будет изменяться в некотором диапазоне. Такая программа приведена ниже. В ней индуктивность катушки меняется от 0,1 до 1,1 Гн с шагом 0,25 Гн. Семейство получившихся кривых приведено на рисунке 3.32,б.
а б
Рисунок 3.32 - Переходный процесс при включении цепи ЯЬС на постоянное напряжение
