Создание соединительных линий
Сигналы в модели передаются по линиям. Каждая линия может передавать или скалярный, или векторный сигнал. Линия соединяет выходной порт одного блока с входным портом другого блока. Линия может также разветвляться и соединять один блок с несколькими блоками.
Чтобы соединить выходной порт одного блока с входным портом другого, нужно выполнить следующие действия:
Установить указатель мыши на выходной порт первого блока (при этом курсор должен принять форму перекрестия).
Нажать левую кнопку мыши и, удерживая ее в этом положении, передвинуть указатель ко входному порту второго блока;
Отпустить кнопку мыши.
Simulink заменит символы портов соединительной линией с указанием направления передачи сигнала. Линии можно рисовать как от входного порта к выходному, так и наоборот, рисунок 2.45.
Разветвленная линия, эта такая, которая ответвляется. Она начинается с существующей и передает ее сигнал к входному порту другого блока. Эти липии передают один сигнал. Разветвленная линия дает возможность передать один и тот же сигнал к нескольким блокам.
Чтобы образовать ответвление от существующей линии, необходимо выполнить следующие действия:
Установить курсор в точку ответвления;
Нажать клавишу [Ctrl] и левую кнопку мыши и удерживать их нажатыми;
Провести линию ко входному порту нужного блока;
а б

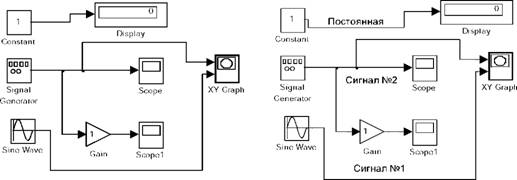

Рисунок 2.45 - Соединение и разветвление линии
Отпустить клавишу [Ctrl] и левую кнопку мыши рисунок 2.45,а.
Блоки можно соединять ломаными линиями, состоящими из нескольких сегментов, рисунок 2.45,б. Для создания следующего сегмента необходимо установить курсор в конец предыдущего сегмента и нарисовать (удерживая левую клавишу мыши) следующий сегмент.
Чтобы переместить отдельный сегмент линии, необходимо выполнить следующие действия:
Установить указатель на перемещаемом сегменте.
Нажать и удерживать левую кнопку мыши. Курсор при этом должен принять форму креста.
Переместить указатель в новое положение сегмента и отпустить кнопку мыши.
Сегмент, непосредственно прилегающий к порту блока, переместить невозможно
При необходимости линию можно разделить на два сегмента. Для этого следует выполнить следующие действия:
Выделить линию и установить курсор в точку излома линии.
Нажать клавишу [Shift] и левую кнопку мыши. Курсор при этом примет форму окружности, а на линии образуется излом.
Переместить курсор (излом) в новое положение.
Отпустить клавишу [Shift] и кнопку мыши.
