В программах Примеров 3 и 4 перед выводом решения введены команды: format short g. Они устанавливают формат выводимых чисел с четырьмя знаками после запятой и в десятичной форме.
Как видим, алгоритм решения таких задач достаточно прост. Вначале, тем или иным методом, составляются системы уравнений описывающие электрическую цепь. Затем вводятся исходные значения параметров, составляется матрица коэффициентов и запускается счет.

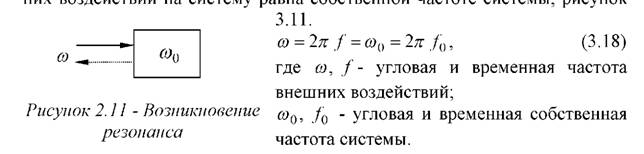

Собственной частотой системы называется число переливаний энергии внутри системы из одной формы в другую за одну секунду. В электрических цепях энергия может сосредотачиваться в разных формах в двух элементах цепи: индуктивном (магнитное поле) и в емкостном (электрическое поле). Таким образом, электрическая цепь обладает собственной частотой с0, если в ней имеется хотя бы одна катушка и один конденсатор.
Катушка и конденсатор могут соединяться друг с другом только двумя способами: последовательно и параллельно. В связи с этим имеется лишь два вида электрических резонансов: резонанс напряжений (при их последовательном соединении) и резонанс токов (при параллельном).
Электрические резонансы сопровождаются резким увеличением напряжения или тока, т.е. являются усилительными режимами.
Любая пассивная электрическая цепь, находящаяся в режиме резонанса, характеризуется следующими особенностями:
1) входное реактивное сопротивление или входная реактивная проводимость цепи равны нулю
входное напряжение и ток совпадают по фазе
Рассмотрим теперь каждый из резонансных режимов в отдельности.
