Пример 6. Расчет частотных характеристик цепи с резонансом токов. Рассмотрим цепь изображенную на рисунке 3.18. Зададим ее параметры и рассчитаем частотные характеристики. Графики полученных результатов приведены на рисунке 3.19.

Здесь для вывода графика в документ использована опция Copy Figure, рисунок 3.14.

% Программа для исследования резонанса токов % Задание вектора угловой частоты w=50:5:1000;

% Задание параметров цепи U=10;

R1=100; R2=100; L=1;

C=0.000003;

% Вычисление модуля полного входного сопротивления цепи

ZL=R1+w.*L;

ZC=(R2+1./(w.*C))*j;

ZP=ZL.*ZC./(ZL+ZC);

Z=abs(ZP);

% Определение токов, и коэффициента мощности

IL=U./ZL;

IC=U./ZC;

I=IL+IC;

ILd=abs(IL);

ICd=abs(IC);

Id=abs(I);

cosf=real(ZP)./Z;

%

% Построение графика полного сопротивления цепи subplot(2,2,1), plot(w,Z)

% Установка русского шрифта и его размера set(gca,'FontName','Arial Unicode MS','FontSize',10) % Название осей

xlabel('Угловая частота - w, рад/с') ylabel('Полное сопротивление - Z, Ом') % Название графика title('Зависимость Z=f(w)') % Включение отображения сетки grid on

%

% Построение графика входного тока subplot(2,2,2), plot(w,Id)

% Установка русского шрифта и его размера set(gca,'FontName','Arial Unicode MS','FontSize',10) % Название осей

xlabel('Угловая частота - w, рад/с') ylabel('Входной ток - I, А') % введение название графика title('Зависимость Id=f(w)') % Включение отображения сетки grid on

%

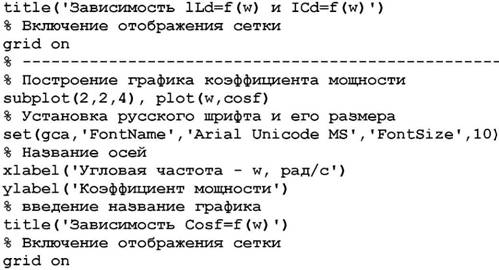

% Построение графика токов в ветвях с L и C subplot(2,2,3), plot(w,ILd,w,ICd) % Установка русского шрифта и его размера set(gca,'FontName','Arial Unicode MS','FontSize',10) % Название осей

xlabel('Угловая частота - w, рад/с') ylabel('Токи в ветвях с L и C, А') % введение название графика

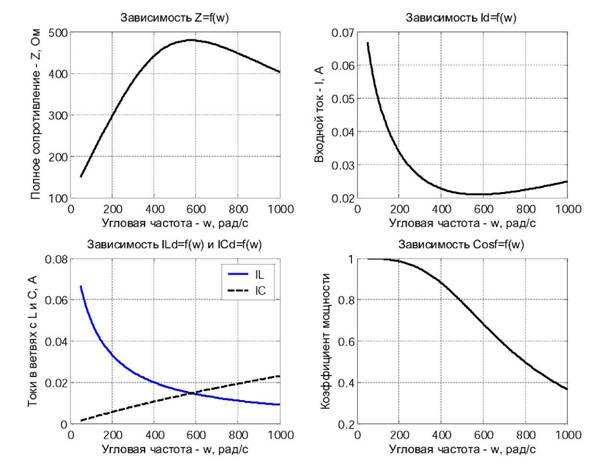

Рисунок 3.19 - Частотные характеристики резонанса токов

На график частотных характеристик токов в ветвях цепи, нанесено примечание (legend). Для его формирования, как и ранее, использовано окно, показанное на рисунке 3.17.
Использование возможности копирования окна с графикой в документ, позволяет легко связывать программу MATLAB с офисными приложениями, например, с редактором Word.
