Расчет трехфазных цепейЕсли применять второй закон Кирхгофа для узла N (рисунок 3.20), то можно определить вектор нейтрального тока
В четырехпроводной цепи при отсутствии сопротивления в нулевом проводе токи могут быть найдены по закону Ома в комплексной форме
При симметричной нагрузке сумма (3.4/) равна нулю. Отсюда следует вывод: при симметричной нагрузке ток в нейтральном проводе отсутствует, поэтому необходимость в нем отпадает.
При несимметричной нагрузке с нейтральным проводом токи в фазах, различны, но за счет нейтрального провода напряжение на каждой фазе приемника с изменением нагрузки практически остается постоянным и равным фазному напряжению генератора. Значит, нейтральный провод обеспечивает симметрию фазных напряжений приемника при несимметричной нагрузке.

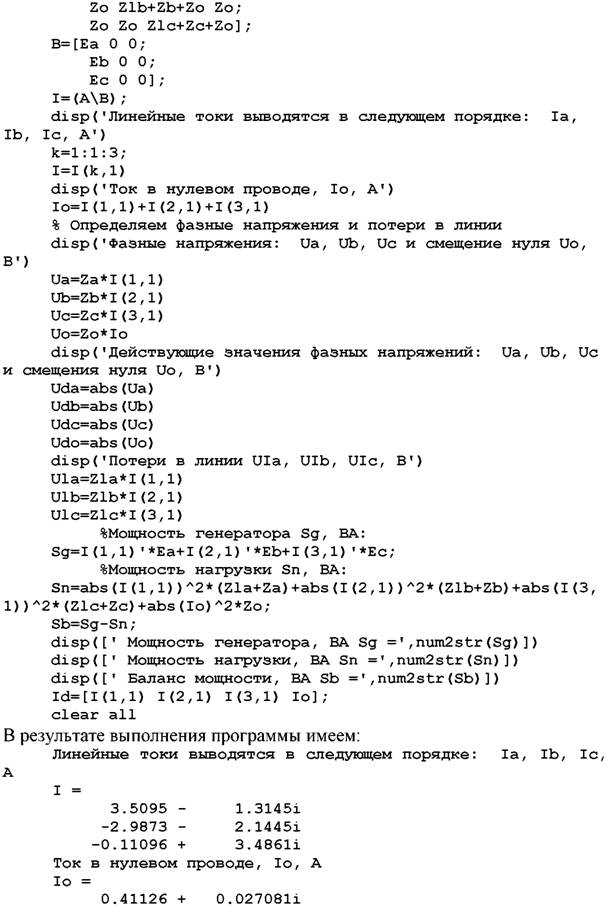

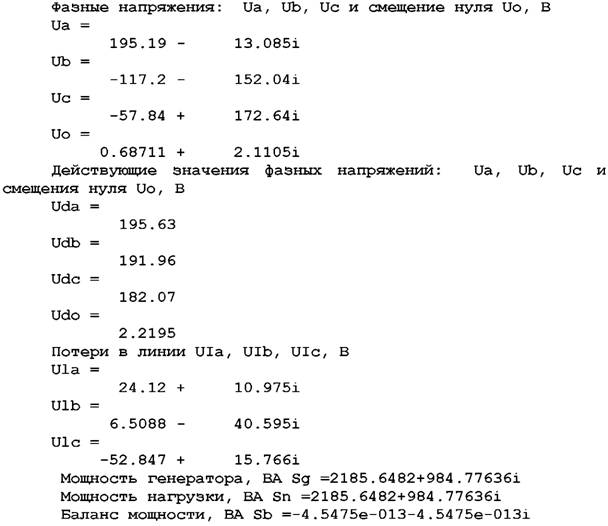

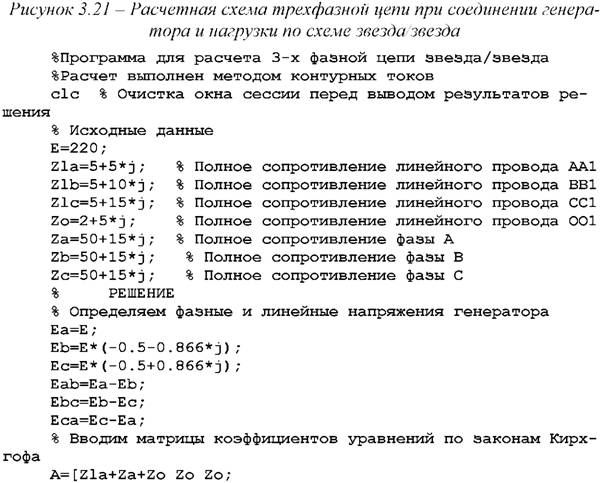

ной для восприятия форме, в строчку, как показано далее. В начале программы применен оператор clc, который каждый раз при выполнении программы очищает окно текущей сессии от старых данных, что весьма удобно на практике. В конце программы, помещен оператор clear all, который очищает все переменные и рабочее пространство программы, высвобождая тем самым оперативную память.
