Соединение в треугольникПример 8. Расчет трехфазной цепи соединенной в треугольник методом контурных токов. Расчетная схема приведена на рисунке 3.23.

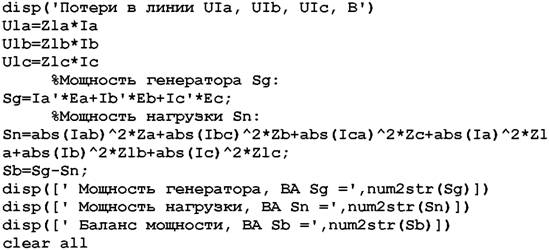

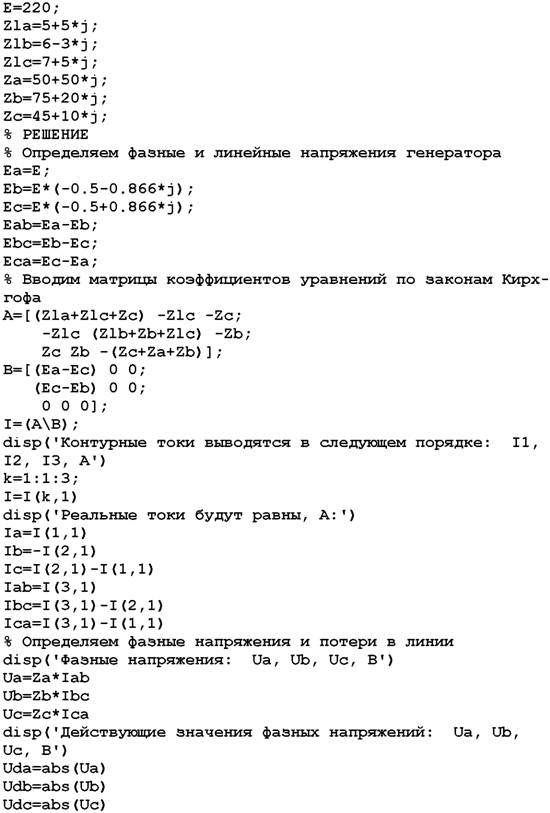

% Программа расчета цепи трехфазного тока звезда/треугольник % методом контурных токов % Исходные данные clc
Рисунок 3.23 - Расчетная схема трехфазной цепи при соединении нагрузки в треугольник для метода контурных токов

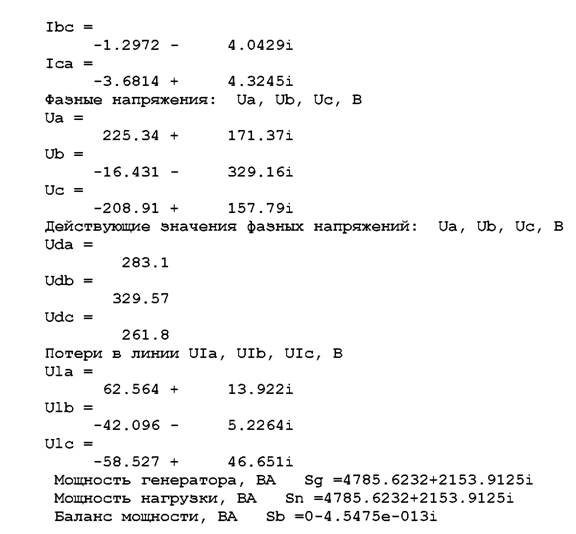

В результате выполнения программы имеем:
Контурные токи выводятся в следующем порядке: II, 12,
Ia =
7
.6485 -
4.8642i
Ib =
-5
.2643 -
3.5032i
Ic =
-2
.3842 +
8.3675i
Iab =
3
.9671 -
0.53968i
Как видим, и в Примере 7 и в Примере 8 баланс мощности сошелся, значит, расчет выполнен, верно.
