В нашем случае нет необходимости записывать дифференциальное уравнение в виде системы уравнений, так как наше уравнение, описывающее цепь, будет линейным неоднородным дифференциальным уравнением первого порядка.
Для решения данного уравнения необходимо сформировать М-файл, оторый будет таким:
Файл следует записать с именем ЯЬ.ш, для вызова в последующей программе.

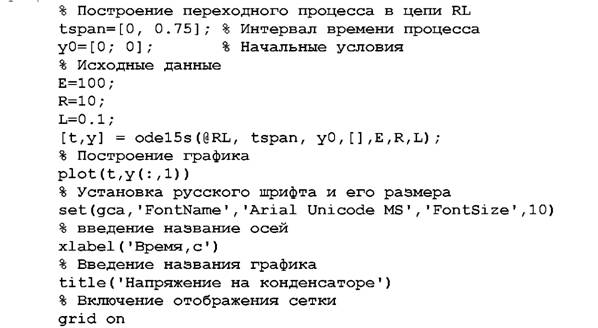

Программа для расчета переходного процесса в данной цепи при Я = 10 Ом, Ь = 1 Гн и Е=100 В приведена ниже, а результаты расчета на рисунке 3.30.а.
Большой интерес представляет исследование влияния параметров цепи на вид переходного процесса. Для этого в предыдущей программе можно организовать цикл, внутри которого значение параметра, например, Ь, будет изменяться в некотором диапазоне. Структура такой программы приведена ниже. В ней индуктивность катушки меняется от 1 до 3 Гн с шагом 0,2 Гн. Семейство получившихся кривых приведено на рисунке 3.30,б.
а б

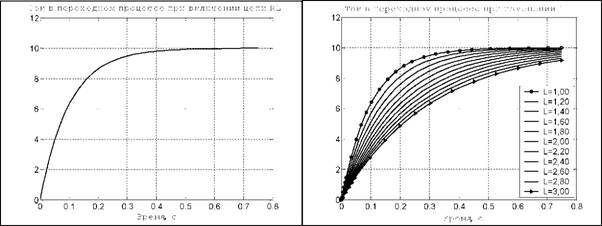

Рисунок 3.30 - Переходный процесс при включении катушки
% Построение семейства кривых процесса при изменении L
% Разрешение вывода всех графиков в одно окно
hold on
end
hold off;
