Моделирование электрических цепей и устройств
Приложение Simulink является своего рода «виртуальной лабораторией» позволяющей собирать и исследовать работу многих видов электрических цепей и устройств. В данной главе мы рассмотрим некоторые из них.
Моделирование цепей постоянного тока
Для разработки модели выберем цепь, которую мы уже рассматривали ранее в Примере 1, рисунок 3.1. В нее входят источник постоянного напряжения DC Voltage Source, последовательные цепи Series RLC Branch (включенные в режим резисторов) и измерительные элементы - блоки Voltage Measurement и Current Measurement с дисплеями - блоки Display. Схема модели приведена на рисунке 4.1.

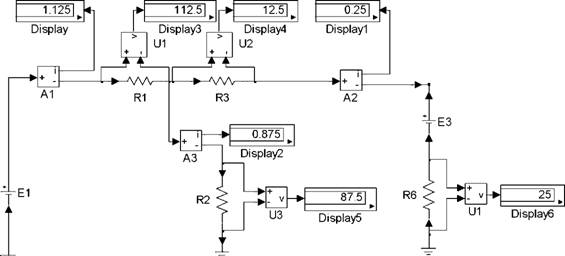

Рисунок 4.1 - Модель цепи постоянного тока с измерительными приборами
На дисплеях представлен результат моделирования, который соответствует расчетному (в Примере 1).
