Моделирование электрических цепей и устройств
При моделировании можно обойтись без включения в модель многочисленных приборов. Для сложных схем они засоряют схему и затрудняют ее чтение. В пакете SimPowerSystems предусмотрен прибор Multimeter и блок Powergui. В окне блока Multimeter, как это показано в разделе 2.3.5, устанавливаются величины, подлежащие измерению. Предварительно, в окнах настройки элементов схемы (поле Measurement) устанавливаются те параметры, которые нуждаются в измерении. В результате схема принимает вид, показанный на рисунке 4.2, слева.

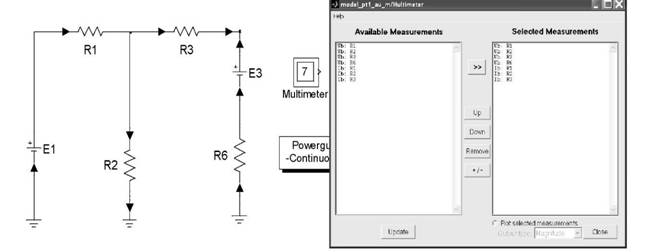

Рисунок 4.2 - Модель цепи с блоками Multimeter и Powergui

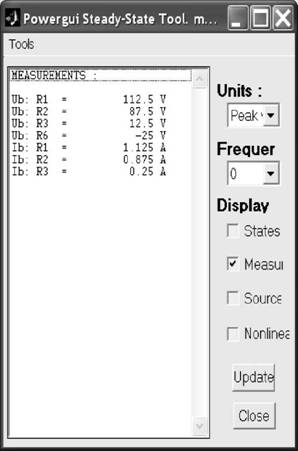

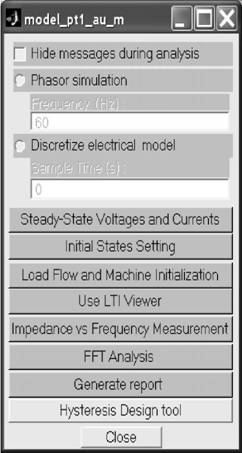

Рисунок 4.3 - Окна блока Powergui
Окно блока Multimeter показано на рисунке 4.2, справа. Для визуализации измеренных величин следует раскрыть блок Powergui, его окно показано на рисунке 4.3, слева. Выбор пункта меню Steady-State Voltages and Currents открывает окно с измеренными параметрами модели, рисунок 4.3, справа.
