Работа «Соединение шпилькой»
Шпилечные соединения применяются в тех случаях, когда в конструкции нет места для размещения головок болтов либо когда одна из соединяемых деталей имеет значительную толщину и нецелесообразно сверлить глубокие отверстия для установки болтов большой длины. Кроме экономии в габаритах, применение соединения шпилькой облегчают вес конструкции.

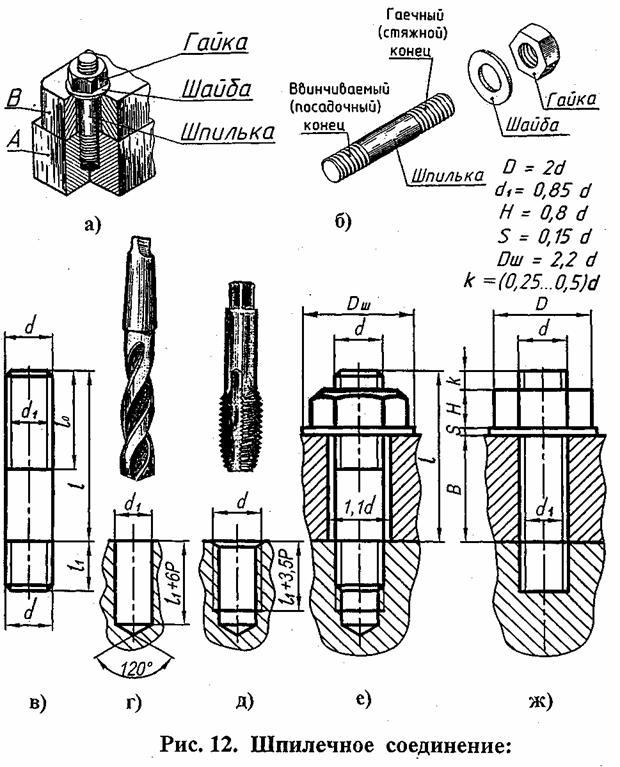

Шпилечное соединение включает шпильку, гайку, шайбу и скрепляемые детали А и В (рис. 12, а). В одной из этих деталей (дет. А) просверлено глухое отверстие — гнездо (рис. 12, г), в котором нарезана резьба d шпильки (рис. 12, д). Присоединяемая деталь (дет. В) для прохода шпильки имеет сквозное отверстие диаметром, равным 1,1d шпильки. На рис. 12, е показано упрощённое конструктивное изображение шпилечного соединения, на рис. 12, ж — упрощённое изображение по ГОСТ 2.315-68.
Чертежи
Шпилька
представляет собой цилиндрический стержень с резьбовыми концами (рис. 12, б и
13). У шпильки различают ввинчиваемый (посадочный) резьбовой конец длиной î1,
которым она ввинчивается в резьбовое гнездо детали А, и гаечный (стяжной) резъбовой
конец длиной î0, на который свободно
надевается присоединяемая деталь толщиной В, затем шайба и навинчивается гайка.
а — внешний вид; б — крепёжные изделия; в — шпилька; г — сверлёное гнездо; д — нарезанное гнездо; е — упрощённое конструктивное изображение шпилечного соединения; ж — упрощённое изображение по ГОСТ 2.315-68. Соответствующий коэффициент пропорциональности К называется объемным модулем упругости. Сопротивление материалов
