Рис. 15. Пример выполнения работы «Соединение трубное»
Задание по теме
Согласно варианту задания по размерам из таблиц ГОСТов на листе формата А4 выполнить чертёж трубного соединения: вид спереди рационально соединить с фронтальным разрезом.
Над основной надписью составить спецификацию, в которой трубы вписать в раздел «Детали», а соединительную деталь — в раздел «Стандартные изделия». Всем деталям присвоить номера позиций, которые идут в порядке возрастания и указываются в графе «Поз.». Номера позиций указывают на поле чертежа на полках линий-выносок, проводимых тонкими линиями, начинающимися с утолщённой точки, от изображений составных частей. Номера позиций располагают параллельно основной надписи чертежа и группируют их в колонку или строчку. Размер шрифта номеров позиций должен быть на один-два размера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.
Название фитинга, его ГОСТ и размер даны в табл. 1 исходных данных. Пример выполнения работы приведён на рис. 15.
Общие сведения

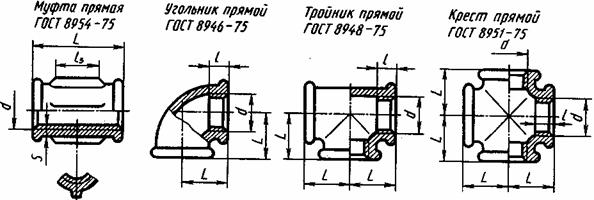

Рис. 16. Соединительные детали трубопроводов
Трубные соединения применяются в различных системах трубопроводов и осуществляются с помощью стандартных соединительных резьбовых деталей, которые называются фитинги (муфты, угольники, тройники, кресты). В зависимости от различия в диаметрах соединяемых труб, вида соединений (прямое или угловое), а также количества соединяемых труб (две, три или четыре) применяют фитинги различных размеров и формы (рис. 16).
Правила выполнения чертежей деталей. Содержание чертежа детали. Порядок выполнения эскизов. Изображение и обозначения элементов деталей. Нанесение размеров. Технические рисунки и аксонометрические проекции деталей. Понятия об обозначениях шероховатости поверхности, отклонениях форм и расположения поверхностей, термической обработке и покрытиях. Запись материала и технические требования. Чертежи типовых деталей. 7. Правила выполнения и чтения чертежей сборочных единиц. Виды чертежей: общего вида (ВО), сборочный чертеж (СБ), габаритный (ГЧ), монтажный (МЧ); содержание чертежей сборочных единиц. Таблица составных частей и спецификация. Условности и упрощения на чертежах сборочных единиц. Номера позиций и размеры. Порядок чтения чертежа.
