Сварные соединения

Таблица 10

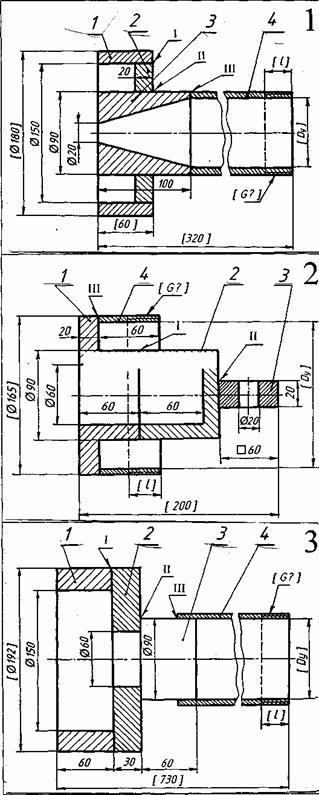

I Дет. 1 (цилиндр) прибарить к дет. 2 (диск) двусторонним монтажным швом по замкнутой линии со скосом двух кромок, катет шва 3 мм. Внешние и внутренние силы.

II Лет. 2 приварить к дет.З (втулка) двусторонним швом с двумя симметричными скосами одной кромки.

III Дет.З приварить к дет.4 (Труда Ц80 ГОСТ 3262-75, длиной 220 мм) односторонним швом Вез скоса кромок по замкнутой линии.

I Дет. 1 (фланец) приварить к дет. 2 (стакан) односторонним швом по замкнутой линии со скосом одной кромки.

II Дет. 2 (стакан) приварить к дет.З (ушко) двусторонним монтажным швом с двумя симметричными скосами одной кромки, катет шва 3 мм.

III Дет А (Труба Ц 150 ГОСТ 3262-75, длиной 60 мм) приварить к дет. 1 (фланец) односторонним швом со скосом одной кромки по замкнутой линии. I Дет. 1 (цилиндр) приварить к дет.2 (дно) двусторонним монтажным швом по замкнутой линии с двумя скосами одной кромки.

II Дет.2 приварить к дет.З (ось) односторонним швом без скоса кромок, катет шва 5 мм.

III Дет.З приварить к дет А (Труба Ц 90 ГОСТ 3262-75, длиной 600 мм) односторонним швом без скоса кромок по замкнутой линии, катет шва 3 мм.
