Разьемные соединения
Основные элементы и параметры резьбы Профиль резьбы — это контур сечения резьбы плоскостью, проходящей через ось детали (рис. 1).
Наружная резьба
Угол профиля резьбы α — угол между боковыми сторонами профиля.

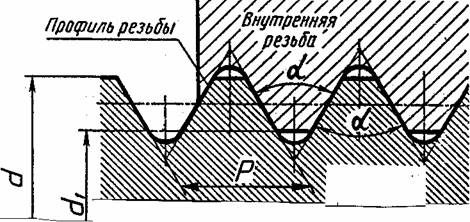

Рис. 1. Профиль и основные параметры резьбы
Наружный диаметр резьбы d — диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или впадин внутренней резьбы.
Внутренний диаметр резьбы d1 — диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы или в вершины внутренней резьбы. Наука о прочности, жесткости и надежности элементов инженерных конструкций Прочность при циклически изменяющихся напряжениях. Многие детали машин в процессе работы испытывают напряжения, циклически меняющиеся во времени.
Шаг резьбы Р — расстояние между одноимёнными точками профиля двух соседних витков в направлении, параллельном оси резьбы.
Ход резьбы t — расстояние между одноимёнными точками профиля одного и того же витка. Ход резьбы есть величина относительного осевого перемещения винта (гайки) за один оборот. В однозаходной резьбе ход равен шагу (t = Р ), в многозаходной — произведению шага Р на число заходов n (t = n Р) — это показано на рис. 2. Касательные напряжения при поперечном изгибе. Главные напряжения при изгибе. Курс лекций Сопротивление материалов
Однозаходная резьба образована одной винтовой ниткой (рис. 2, а).
Многозаходная резьба образована несколькими винтовыми нитками (рис. 2, б).
Рис. 2. Различия резьбы по числу заходов:
а – однозаходная резьба; б — двухзаходная резьба
