Стандартные резьбы подразделяются на резьбы общего назначения и специальные. В свою очередь, резьбы общего назначения подразделяются на крепежные (табл.2,п.1,2,6,7) и ходовые, называемые также кинематическими (табл.2, п.3,4,5). К специальным резьбам относятся, например, резьба круглая для цоколей патронов электроламп, резьба для санитарно-технической арматуры и др. Специальные резьбы в курсе черчения не рассматриваются.
В табл.2 приведены условные обозначения резьб общего назначения (сокращенные, без указания полей допусков и классов точности изготовления резьб). Прямоугольная резьба не стандартизирована. При ее применении на чертеже указываются все необходимые для ее изготовления размеры (рис.7).
Рис.7

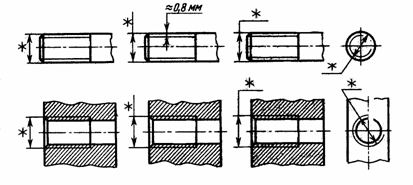

Следует запомнить, что метрическую резьбу выполняют с крупным (единственным для данного диаметра резьбы) и мелким шагами, которых для данного диаметра резьбы может быть несколько. Например, для диаметра резьбы d=20мм крупный шаг всегда равен 2,5мм, а мелкий может быть равен 2; 1,5; 0,75; 0,5мм, поэтому в обозначении метрической резьбы крупный не указывается, а мелкий указывается обязательно. Диаметр и шаги метрической резьбы установлены ГОСТ 8724-81. Выдержки данного ГОСТа можно найти в любом справочнике или учебнике по черчению. В обозначениях резьб всегда указывается наружный диаметр резьбы, его можно наносить по любому варианту из числа указанных на рис.8, где знаком «*» отмечены допускаемые места нанесения обозначений. Если для метрической резьбы обозначение диаметра резьбы соответствует ее действительному наружному диаметру (без учета допусков), то в трубной резьбе ее диаметр обозначается условно. Например, G1 соответствует трубе, имеющей условный проход (внутренний диаметр трубы), равный 25мм, т.е. примерно 1//. Наружный же диаметр трубной резьбы 1// равен 33,25 мм, т.е. больше на две толщины стенки, поэтому обозначение трубной (и конической) резьбы осуществляется с помощью линии-выноски со стрелкой и полкой (рис. 9). Косой изгиб Под косым изгибом понимается такой случай изгиба, при котором плоскость изгибающего момента не совпадает ни с одной из главных осей поперечного сечения
Таблица 2
| Тип резьбы | Номер стандарта | Размеры, указываемые на чертеже | Условное обозначение типа резьбы | Примеры обозначений |
| 1.Метрическая с крупным шагом 2.Метрическая с мелким шагом 3.Упорная однозаходная 4.Традецеидальная однозаходная 5.Трапецеидальная многозаходная 6.Трубная цилиндрическая 7.Трубная коническая | 8724-81 8724-81 10177-82 9484-81 24739-81 6357-81 6211-81 | Наружный диаметр резьбы (мм) Наружный диаметр и шаг резьбы (мм) То же То же Наружный диаметр, ход, обозначение шага и шаг Условное обозначение размера резьбы (в дюймах) То же | М М S Tr Tr G R | М10 М36´3 S 70´10 Tr 22´5 Tr 22´15 (P3) G ¾ R ¾ |
Наука о прочности, жесткости и надежности элементов инженерных конструкций Расчет заклепок на смятие и листов на разрыв . Помимо среза заклепкам и соединяемым листам в конструкции угрожают и иные опасности.
Рис.8

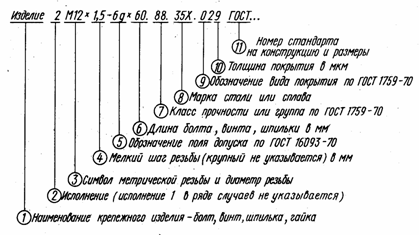

Рис.9
