Цели и задачи курса: Программа ставит целью: - научить школьников читать и выполнять чертежи деталей и сборочных единиц, а также применять графические знания при решении задач с творческим содержанием. В процессе обучения черчению ставятся задачи: - сформировать у учащихся знания об ортогональном (прямоугольном) проецировании на одну, две и три плоскости проекций, о построении аксонометрических проекций (диметрии и изометрии) и приемах выполнения технических рисунков; -ознакомить учащихся с правилами выполнения чертежей, установленными государственными стандартами ЕСКД; -обучить воссоздавать образы предметов, анализировать их форму, расчленять на его составные элементы; -развивать все виды мышления, соприкасающиеся с графической деятельностью школьников; -обучить самостоятельно, пользоваться учебными и справочными материалами; -прививать культуру графического труда.Разновидность крепежных изделий. Они весьма разнообразны. Так, болты и винты изготовляются с различной формой головки — шестигранной, квадратной, полукруглой, потайной и др.; также различны формы гаек — шестигранные, квадратные, круглые, корончатые и др. Кроме того, шестигранные гайки бывают нормальные, низкие высокие, особо высокие. Шпильки различаются по длине ввинчиваемого резьбового конца (посадочного), предназначенного для ввинчивания в отверстие с резьбой: длиной, равной величине диаметра резьбы d- для ввертывания в детали, изготовляемые из твердых металлов — стали, латуни, бронзы; длиной 1,25 и 1,6d — для ввертывания в детали, изготовленные из более мягких металлов, например ковкого и серого чугуна; длиной 2 и 2,5d — для резьбовых отверстий в деталях из мягких сплавов. По точности изготовления болты, винты и гайки бывают нормальной, повышенной и грубой точности. –Разнообразны по форме и шайбы — круглые, косые, пружинные, многолапчатые и др. Таким образом, число стандартов, описывающих форму и размеры резьбовых изделий, весьма велико.
Подробнее о резьбе и резьбовых изделиях можно прочитать в соответствующей учебной литературе.
Таблица 3
№ вар
Резьба
Длина болта
Исполнение
ГОСТ
болта
гайка
шайбы
болта
гайки
шайбы
00
М16
70
1
1
1
7798-70
5915-70
11371-78
01
М24´2
80
2
2
-
7796-70
15521-70
6402-70
02
М20
90
1
1
2
7805-70
5927-70
11371-78
03
М16´1,5
70
2
2
-
7798-70
5918-73
6402-70
04
М24
80
1
1
1
7796-70
15521-70
11371-78
05
М20´1,5
90
2
2
-
7805-70
5918-73
6402-70
06
М16
70
1
1
-
7805-70
5927-70
6402-70
07
М24´2
80
2
2
2
7798-70
5918-73
11371-78
08
М20
90
1
1
2
7796-70
15521-70
11371-78
09
М16
80
2
2
1
7798-70
5915-70
11371-78
10
М24
90
1
1
2
7805-70
5927-70
11371-78
11
М20
70
1
1
2
7796-70
5915-70
11371-78
12
М16
90
2
2
-
7798-70
5918-71
6402-70
13
М24´2
80
1
1
1
7796-70
15521-70
11371-78
14
М20´1,5
90
1
1
2
7805-70
5927-70
11371-78
15
М16
70
1
2
1
7798-70
5915-70
11371-78
16
М24´2
80
2
1
-
7805-70
5918-73
6402-70
17
М24
90
1
1
1
7796-70
15522-70
11371-78
18
М20´1
80
1
2
2
7811-70
15523-70
11371-78
19
М16´15
70
2
1
-
7798-70
5918-73
6402-70
20
М24
80
1
2
1
7796-70
5915-70
11371-78
21
М20
90
1
2
2
7805-70
5927-70
11371-70
22
М22х2
80
2
1
1
7798-70
5918-73
11371-70
23
М16´1
80
1
1
1
7796-70
15522-70
11371-70
24
М24´2
70
1
2
-
7811-70
5915-70
6402-70
25
М20´15
90
1
1
2
1805-70
15521-70
11371-70
26
М16
70
1
2
1
7798-70
5915-70
11371-70
27
М20´15
90
1
1
-
7796-70
5915-70
6402-70
Таблица 4
№ вар
Резьба
Длина шпиль-ки,
Исполнение
ГОСТ
гайки
шайбы
шпильки
гайка
шайбы
00
М16´1,5
50
1
-
22036-76
5918-73
6402-70
01
М24
55
1
1
22034-76
5915-70
11371-78
02
М20´1,5
60
2
-
22032-76
5918-73
6402-70
03
М16
50
1
1
22038-76
5916-70
11371078
04
М24´2
55
2
-
22036-76
5918-73
6402-70
05
М20
60
1
1
22034-76
55915-70
11371-78
06
М16´1,5
50
1
2
22040-76
5918-73
11371-78
07
М24
55
1
-
22036-76
5916-70
6402-70
08
М20´1,5
60
2
2
22032-76
5918-73
11371-78
09
М16
80
2
2
22032-76
5918-78
11374-78
10
М24´2
55
1
-
22036-76
9916-70
6402-70
11
М20
60
1
2
22032-76
5918-73
11371-78
12
М16´1
60
1
1
22034-76
5915-70
11371-78
13
М24
55
2
2
22038-76
59522-70
11371-78
14
М20
60
2
1
22032-76
5918-70
11371-78
15
М22
50
1
1
22034-76
5916-70
11371-78
16
М16´1
60
1
-
22040-76
5915-70
6402-70
17
М24
50
2
2
22036-76
5915-70
11371-78
18
М20
70
1
1
22032-76
5918-70
11371-78
19
М16´1
60
2
1
22038-76
5915-70
11371-78
20
М24´2
50
1
-
22034-76
5918-70
6402-70
21
М20´1
50
2
-
22036-76
5916-70
6402-70
22
М20
50
1
1
22038-76
5915-70
11371-78
23
М16
60
2
2
22047-76
15523-70
11371-78
24
М24
70
1
-
22032-76
5915-70
6402-70
25
М20´1
50
1
1
22034-70
5918-70
11371-78
26
М24х2
50
1
1
22036-70
5915-70
11371-78
27
М16
60
2
1
22038-70
5916-70
11371-78
Деформации тела характеризуются изменением взаимного расположения точек тела до и после деформации. Наука о прочности, жесткости и надежности элементов инженерных конструкций

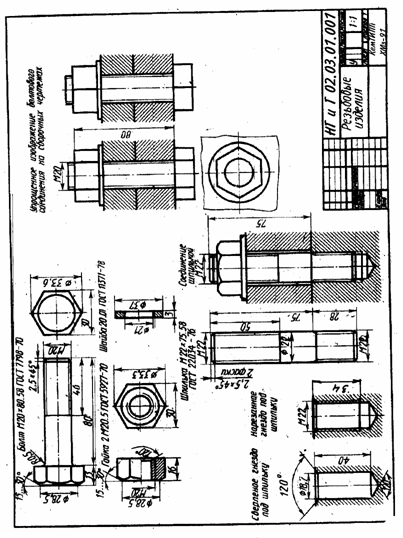

Рис.11
