Задача
По аксонометрическому изображению вычертить две проекции изделия, изготовленного из стальных деталей с помощью ручной электродуговой сварки. Определить расположение указанных в задании швов, исходя из взаимного расположения свариваемых деталей. Изобразить и обозначить сварные швы в соответствии с ГОСТ 2.312-68. Оформить чертеж в соответствии с ГОСТ 2.109-73.

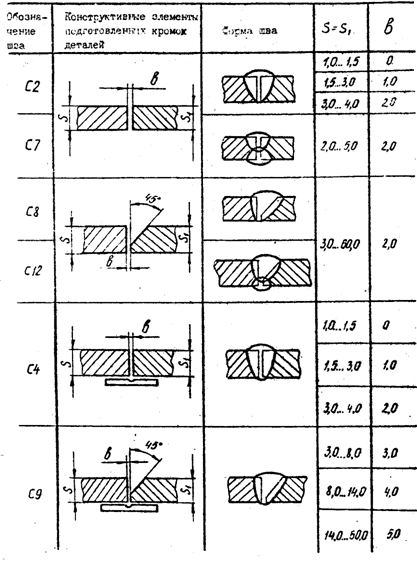

Выполнить чертежи деталей, входящих в изделие. На чертежах отразить форму кромок, подготовленных для сварки (форма кромок в таблице 6).
Если деталь, входящая в изделие, имеет простую форму (круг, прямоугольник) и сваривается с другими без подготовки ее кромок, то чертеж на эту деталь не выполнять, а в спецификации записать данные, необходимые для ее изготовления (размеры, материал).
3.Выполнять спецификацию в соответствии с ГОСТ 2.108-68 на листе формата А4. Метод сил Суть этого метода заключается в том, что заданная статически неопределимая система освобождается от дополнительных связей как внешних, так и внутренних, а их действие заменяется соответствующими силами и моментами.
Варианты заданий представлены на рис.12
Рис.12
Соединение деталей сваркой. Сварка плавлением — процесс создания неразъемного соединения деталей путем местного нагрева их до расплавленного состояния с применением или без применения механического усилия. Сваркой соединяются все марки сталей, чугуна, меди, латуни, бронзы, алюминиевых сплавов, термопластические пластмассы.
Сварным швом называется затвердевший после расплавления материал, который по своей структуре отличается от структуры металла свариваемых деталей. Высокий уровень нагружения может вызвать разрушение, т. е. разделение тела на части. Наука о прочности, жесткости и надежности элементов инженерных конструкций
В сварочном производстве применяются стандартные сварные швы, параметры которых определяются соответствующими стандартами. Каждый стандартный шов имеет буквенно-цифровое обозначение, полностью определяющее конструктивные элементы
Буквенная часть обозначения определяется видом сварного соединения.

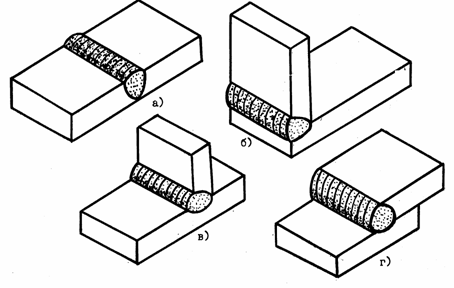

1.Стыковое соединение (С) — свариваемые детали соединяются по своим торцовым поверхностям (рис.13,а).
2.Угловое соединение (У) — свариваемые детали расположены под углом и соединяются по кромкам (рис.13,б).
3.Тавровое соединение (Т) — торец одной детали соединяется с боковой поверхностью другой детали (рис.13,в).
4.Соединение внахлестку (Н) — поверхности соединенных деталей частично перекрывают друг друга (рис.13,г).
Рис.13
