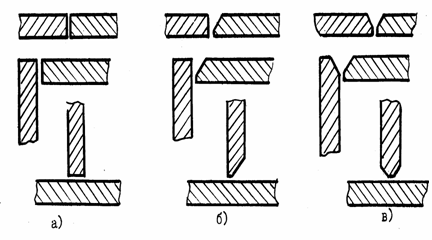

В зависимости от требований, предъявляемых к сварному соединению, толщины свариваемых деталей, кромки свариваемых деталей выполняются по разному: без скоса кромок (рис.14,а), со скосом одной кромки (рис.14,б), со скосом двух кромок (рис.14,в).
Рис.14

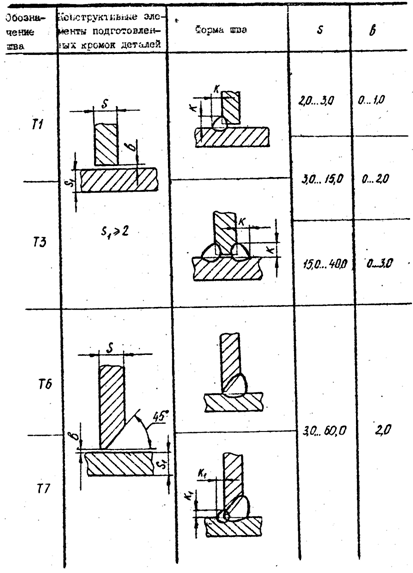

Виды сварных соединений деталей из углеродистых и низколегированных сталей, выполненных ручной электродуговой сваркой и их конструктивные элементы определяет ГОСТ 5264-80, некоторые из них приведены в таблице.5.
Таблица 5
Конструктивные элементы подготовленных кромок деталей по ГОСТ 5264-80 Устойчивость прямых стержней Понятие об устойчивости.

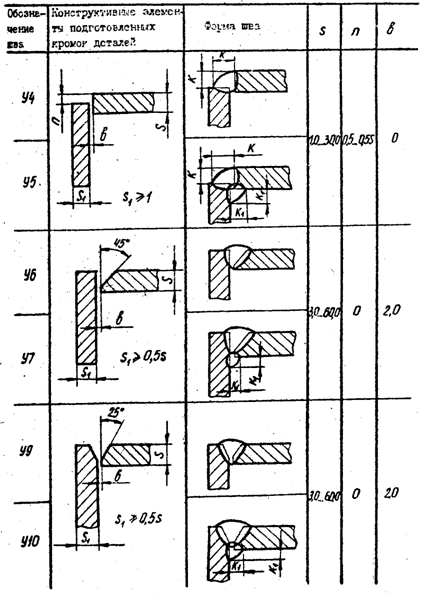

Продолжение таблицы 5.
44

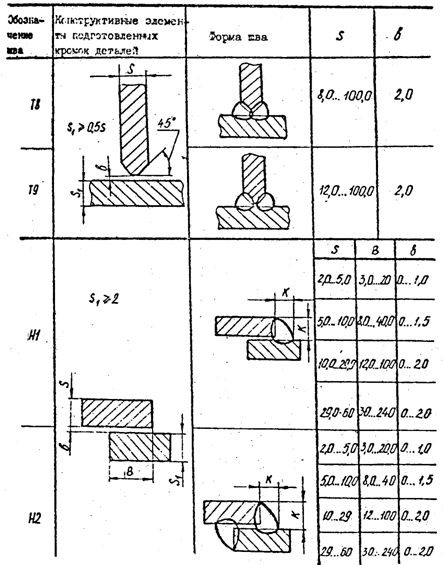

Продолжение таблицы 5.
Продолжение таблицы 5.
Катеты углового шва принимаются равными толщине более тонкой детали при толщине ее меньше 3мм; равными 1,2 толщины более тонкой детали при сварке деталей толщиной свыше 3мм.
