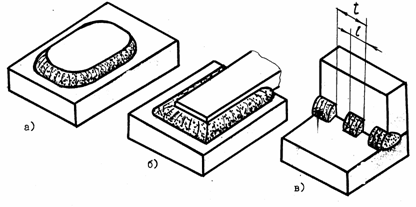

По своей протяженности сварные швы могут быть: непрерывными по замкнутому контуру (рис.15,а),и по незамкнутому контуру (рис.15,б),прерывистыми (рис.15,в),и точечными.
Рис.15

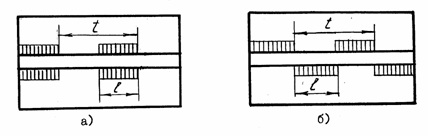

Прерывистые швы имеют равные по длине проваренные участки с равными промежутками между ними. При двусторонней сварке, если проваренные участки расположены друг против друга, то шов называется цепным (рис.16,а), если участки чередуются, то шов называется шахматными (рис.16,б).
Рис.16
Условное изображение и обозначение сварных соединений.

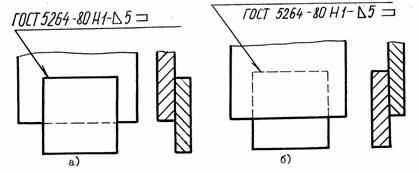

Видимые швы сварных соединений изображаются сплошной основной линией (рис.17,а), а невидимые — штриховой (рис.17,б).
Рис.17
При этом за лицевую сторону одностороннего шва сварного соединения принимают ту сторону, с которой производят сварку. Лицевой стороной двустороннего шва с несимметричной подготовкой кромок деталей считают ту сторону, с которой производится сварка основного шва. Расчет статически неопределимых систем по способу допускаемых нагрузок. Наука о прочности, жесткости и надежности элементов инженерных конструкций
На чертежах сварного соединения каждый шов имеет определенное условное обозначение. Условное обозначение наносят:
а)на полке линии-выноски, проведенной от изображения шва с лицевой стороны (рис.17,а);
б)под полкой линии-выноски, проведенной от изображения шва с обратной стороны (рис.17,б).
Линия-выноска, проведенная от изображения шва всегда заканчивается односторонней стрелкой.
В условном обозначении шва могут быть применены следующие знаки:
№1 – для прерывистого шва с цепным расположением провариваемых участков с указанием длины проваренного участка l и шага t (рис.16,а); №2 — для прерывистого шва с шахматным расположением провариваемых участков с указанием размеров l и t (рис16,б); №3 — когда требуется указать размер катета поперечного сечения шва; №4 — при выполнении шва по замкнутой линии; №5 — при выполнении шва по незамкнутой линии, если расположение шва неясно из чертежа; №6 -–когда сварку осуществляют при монтаже изделия.
