Пример выполнения задания.
По аксонометрическому изображению изделия (рис. 19) выполнить сборочный чертеж, рабочие чертежи деталей, спецификацию.
Рис.19

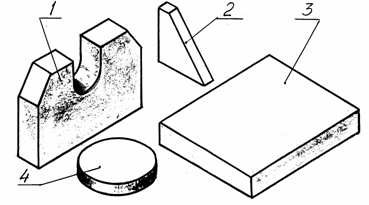

Изделие состоит из соединенных между собой с помощью сварки деталей: 1 — стойка, 2- ребро(2шт.), 3 — основание, 4 — бобышка. (рис.20).
Сборка изделия производится в следующем порядке:

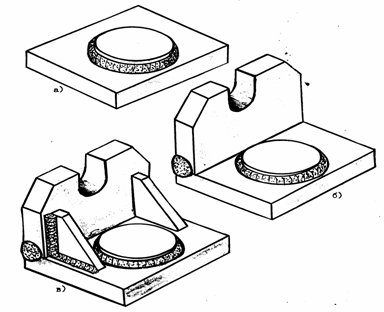

1.Преваривается бобышка к основанию. Применяется шов НI без подготовки кромок по замкнутому контуру. Катет шва равен толщине бобышки. (рис.21,а).
2.Приваривается под прямым углом к основанию стойки. Шов угловой со скосом одной кромки (у стойки) — У6 (рис.21,б).
3.Привариваются ребра к основанию и стойке. Швы тавровые, без скоса кромки, односторонние – ТI. Катет шва равен толщине ребра. (рис.21,в).
4.Отверстие Æ40 высверливается после сварки и на чертежах деталей не изображается.
Рис.20
Рис.21

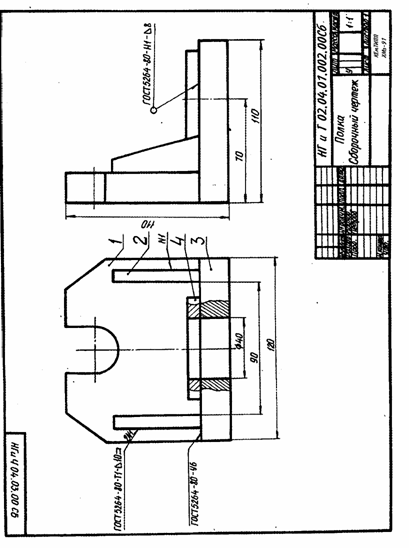

Сборочный чертеж полки представлен на рис.23. На чертеже две проекции изделия. Выбранные сварные швы обозначены в соответствии с ГОСТ 2.312-72. Остальные требования по ГОСТ 2.109-72.

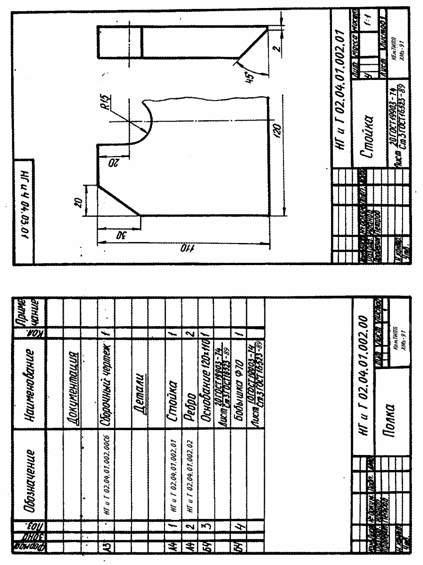

На рис.22 представлен чертеж стойки и спецификация. На чертеже стойки показана форма кромки, подготовленная для сварки. Детали «Основание» и «Бобышка» имеют простую форму (прямоугольник, круг) и свариваются с другими деталями без подготовки кромок, поэтому для этих деталей не требуется выполнение рабочих чертежей. Сведения, необходимые для их изготовления, записываются в спецификации.
Например:
Основание 120´110
.
Такая запись означает, что основание — деталь прямоугольной формы, с размерами 120´110, изготовлена из листовой стали марки Ст3 толщиной 20мм.
Бобышка Æ70
.
Рис.22
Рис.23
