Разьемные соединения
Правая резьба образована контуром, вращающимся по часовой стрелке и перемещающимся вдоль оси от наблюдателя. Левая резьба образована контуром, вращающимся против часовой стрелки и перемещающимся вдоль оси от наблюдателя. Направление резьбы указывают только для левой резьбы в конце обозначения буквами LH .
Длина резьбыî — длина участка резьбы с полным профилем.
Фаска с — конический участок в начале стержня или отверстия (рис. 3). Условно размер фаски можно принять равным шагу резьбы с = Р (рис. 3).
Сбег резьбы — участок резьбы с неполным профилем в зоне перехода от резьбы к гладкой части детали.
Недовод резьбы — участок ненарезанной части поверхности между концом сбега и опорной поверхностью детали.
Недорез резьбы включает в себя сбег и недовод резьбы. Чтобы устранить сбег или недорез резьбы, выполняют проточку.
Проточка – кольцевой желобок на стержне или кольцевая выточка в отверстии для выхода резьбонарезающего инструмента.
Граница
резьбы

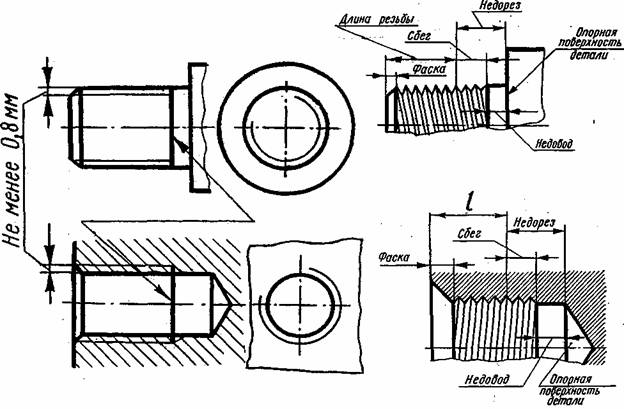

Рис. 3. Изображение резьбы и конструктивные элементы
Билет № 17 1. Соединение половины вида с половиной разреза. 2. Построение овала. 3. По двум видам выполнить вид слева, построить необходимые разрезы. Выполнить технический рисунок детали. Билет № 18 1. Местный разрез. 2. Аксонометрические проекции. 3. По двум видам выполнить вид слева, построить необходимые разрезы. Выполнить технический рисунок детали.
