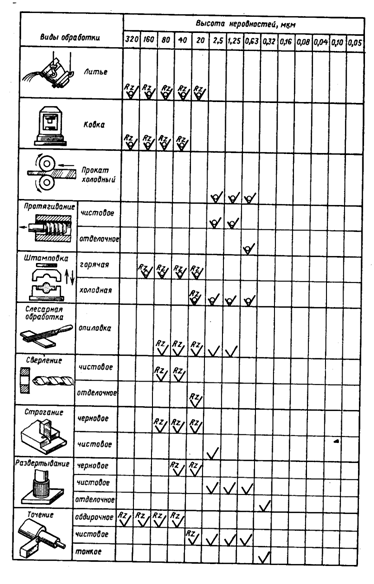

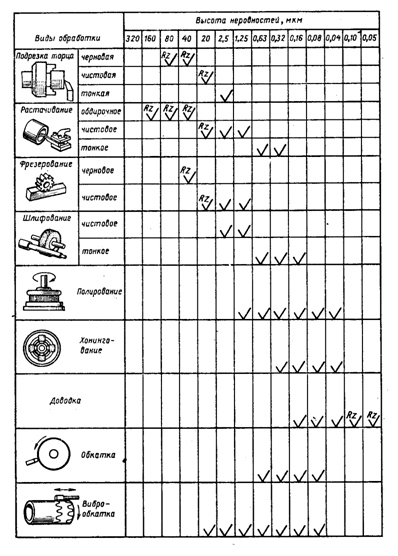

Значение параметров шероховатости поверхностей в зависимости от способа их обработки.
Таблица 8 При испытании образцов обнаруживаются следующие основные особенности характера деформирования материалов при их нагружении.
Продолжение таблицы 8 Эскиз кольца сальникового вентиля сложной формы. Инженерная графика выполнение сборочного чертежа расчетно-графическое задание
Таблица 9 Соединения деталей машин При изготовлении машины некоторые ее детали или узлы соединяют между собой с помощью неразъемных или разъемных соединений.
| Примерные параметры шероховатости поверхности | Типичные поверхности деталей, соответствующие данному классу чистоты | |
| Ra | Rz | |
| 1 | 2 | 3 |
| 80-40 20 10 1,25 0,63 0,32 | 400-160 80 40 6,3 3,2 1,6 0,8 | Поверхности, к которым не предъявляется особых требований в отношении шероховатости поверхности. Грубо обработанные поверхности, полученные после черновых операций, чернового строгания, сверления, растачивания. Свободные поверхности валов, стоек, грубых ручек, корпусов, кронштейнов. Поверхности отверстий из-под сверла. Поверхности корпусов, кронштейнов, втулок, крышек и других деталей, прилегающих к другим поверхностям, но не являющихся посадочными. Наружные несоприкасающиеся поверхности зубчатых колес и т.д. Поверхности зуба зубчатых колес. Сопряженные плоскости неподвижных соединений: торцовые поверхности деталей, прилегающие к другим деталям, т.п. Наружная поверхность зубчатого венца. Внутренние поверхности корпусов под подшипники качения. Посадочные поверхности зубчатых колес, червяков, втулок. Отверстия подшипников скользящего трения. Рабочие шейки коленчатых и распределительных валов. Рабочие поверхности ходовых винтов. Поверхность вала под подшипники качения. Посадочные поверхности точных осей и валов малого диаметра Чтение и выполнение чертежей деталей Анализ геометрической формы предметов. Проекции геометрических тел. Мысленное расчленение предмета на геометрические тела (призмы, цилиндры, конусы, пирамиды, шар, и их части). Чертежи группы геометрических тел. Нахождение на чертеже вершин, ребер, образующих и поверхностей тел, составляющих форму предмета. Нанесение размеров на чертежах с учетом формы предметов. Использование знак квадрата. Развертывание поверхностей некоторых тел. Анализ графического состава изображений. Выполнение чертежей предметов с использованием геометрических построений: деление отрезка, окружности и угла на равные части; сопряжения. Чтение чертежей. Выполнение эскиза детали (с натуры). Решение графических задач, в том числе творческих. |
