Правила нанесения обозначений шероховатости на чертежах установлены ГОСТ 2.309—73. Ниже приводятся краткие извлечения из этого стандарта.
Согласно стандарту, в обозначении шероховатости поверхности
применяют один из знаков, приведенных на рис.34 Высота h должна быть приблизительно
равна применяемой на чертеже высоте цифр размерных чисел (3,5—5 мм), высота Н=
(1,5…3)h. Толщина линий знаков s/2. При необходимости к удлиненному штриху добавляется
полка, на которой помещают дополнительные сведения о способе образования поверхности.
Рис.34.
а)способ обработки поверхности конструктор не устанавливает; б)удаляется слой материала; в)поверхность образуется без удаления слоя материала с указанием значения параметра шероховатости.
 |
Примеры обозначения шероховатости
Рис.35.

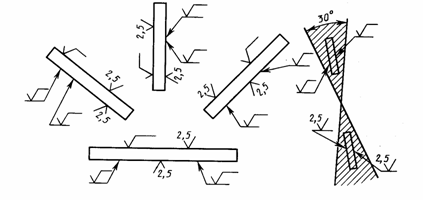

Обозначения располагают на линиях видимого контура, выносных линиях, на тех видах, разрезах и сечениях, на которых проставлены соответствующие размеры, или на полках линий- выносок, возможно ближе к размерным линиям. При недостатке места допускается располагать их на размерных линиях или на их продолжениях, а также разрывать выносную линию (рис.36). На линии невидимого контура допускается наносить обозначения шероховатости только в случаях, когда эта линия используется для отсчета размера.
На рис.37 показано, как надо располагать знаки относительно основной надписи чертежа, причем в заштрихованной зоне обозначение наносят только на полке линии-выноски. При указании одинаковой шероховатости для всех поверхностей изделия обозначение шероховатости помещают в правом углу чертежа и на изображении не наносят (рис.38). Размеры и толщина линий знака, выносимого в правый верхний угол чертежа, должна быть приблизительно в 1,5 раза больше, чем в обозначениях, нанесенных на изображении. Инженерная графика выполнение сборочного чертежа расчетно-графическое задание
Рис.37
При указании одинаковой шероховатости для большей части
поверхности изделия в правом верхнем углу чертежа помещают обозначение шероховатости
поверхностей и знак по рис.34, заключенный в скобки. Это означает, что все поверхности,
на изображении
Рис.38.
которых не нанесены обозначения шероховатости (см. рис.39), должны иметь шероховатость, указанную перед знаком в скобках (рис.39). Размеры знака в скобках должны быть одинаковыми с размерами знаков, нанесенных на изображении. Аналогично поступают, когда часть поверхностей не обрабатывается по данному чертежу (рис.40), т. е. сохраняется в состоянии «поставки». Расчет на прочность клепаных соединений Расчет на прочность — основной критерий работоспособности прочных клепаных швов —основан на следующих допущениях: Силы трения на стыке деталей не учитывают, считая, что вся нагрузка передается только заклепками.
Рис.39. Рис.40.
