Задача
На рис. 51 представлены составные части «направляющего блока», которые должны быть распределены по разделам спецификации.
а) «Ролик» 1 представляет собой сборочную единицу, состоящую из ролика с запрессованной в него втулкой. Следовательно, «Ролик» относится к разделу спецификации «Сборочные единицы», поэтому необходимо по эскизам входящих в него деталей («Ролик» и «Втулка») выполнить сборочный чертеж и составить его спецификацию.
б) Составные части: «Втулка», «Кронштейн», «Планка» и «Ось» относятся к разделу спецификации «Детали». На каждую из этих составных частей выполняется эскиз.
в) Составные части: болты, гайки, масленка относятся к разделу спецификации «Стандартные изделия». Физические уравнения теории упругости для изотропного тела.
На сборочном чертеже в условиях учебного заведения рекомендуется в соответствии с обозначениями всего изделия в целом присвоить обозначения составным частям.
В условиях учебного заведения можно присвоить блоку направляющему индекс НГ и Г 02.04.01.00.000; одна из деталей блока направляющего — планка - с номером 04 обозначается НГ и Г 02.04.01.00.004; вилка с номером 02 обозначается
НГ и Г 02.04.01.00.002; одна из сборочных единиц блока направляющего — ролик с запрессованной в него втулкой — с номером 01 обозначается НГ и Г 02.04.01.01.000; втулка, входящая в состав ролика обозначается НГ и Г 02.04.01.01.001.

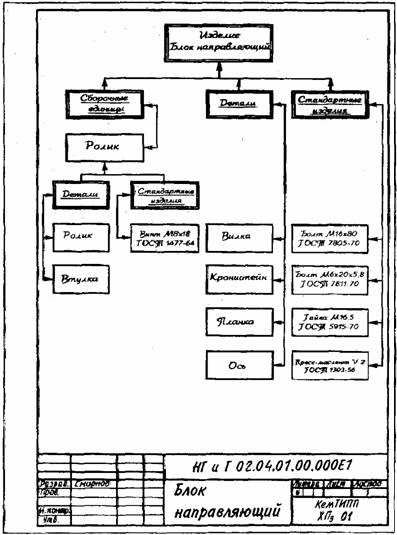

На рис. 52 приведена структурная схема «Блока направляющего». На которые должны быть выполнены эскизы.
Эскизы должны быть выполнены на изделия, входящие в раздел "Детали".
Рис.52
