Машиностроительное черчение


Эскизирование деталей.

Эскизирование деталей (рис. 51,б) осуществляется в соответствии с рекомендациями и правилами.

Эскизы деталей следует выполнять на листах стандартного формата.

Для эскизирования желательно применять бумагу, линованную в клетку.

Расположение изображений на эскизах должно обеспечивать удобство пользования эскизами при изготовлении по ним деталей.

Особое внимание следует обратить на соответствие размеров сопрягаемых поверхностей деталей. Выбор материала каждой детали должен по возможности отражать требования, предъявляемые к ее функциям (назначению) в сборочной единице.

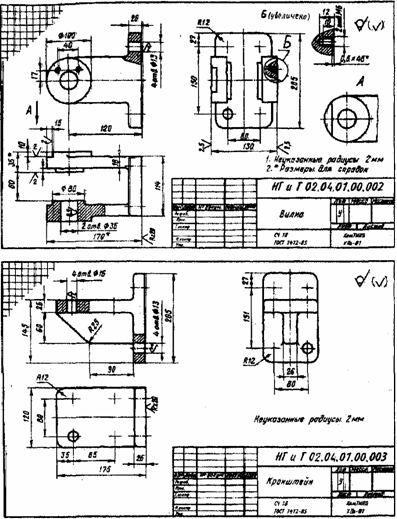

Эскизы вилки поз.2 и кронштейна поз.3 (рис. 53) должны содержать три изображения: главный вид, вид сверху и вид слева, полностью выявляющие форму этих деталей. Отверстия в деталях показывают, применяя местные разрезы. Для выявления формы части детали поз.2 дан местный вид А.

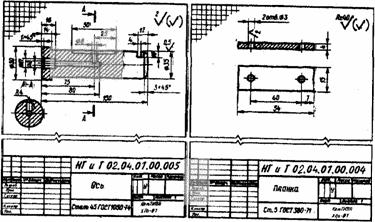

Эскиз планки поз.4 имеет фронтальный разрез и вид сверху (рис.54). Для изображения оси поз.5 достаточно одного главного вида с частью фронтального разреза и сечения А-А, показывающего форму и расположение смазочного канала (рис. 54).

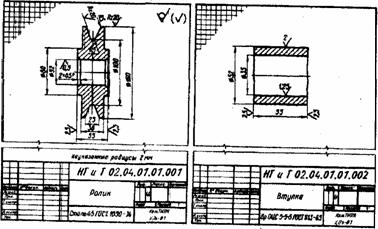

Ролик поз.1 блока направляющего является сборочной единицей. Поэтому выполняются эскизы его деталей: ролика и втулки (рис. 55). Эскиз стандартной детали винта (поз.7) не выполняется.

Отверстие для стопорного винта выполнено после сборки ролика с втулкой, поэтому на эскизах деталей (рис. 55 ) оно не показано. Ременная передача состоит из двух шкивов, закрепленных на валах, и ремня, охватывающего шкивы. Нагрузка передается за счет сил трения (за исключением зубчато-ременной передачи), возникающих между шкивами и ремнем вследствие натяжения последнего

Рис.53

Рис.54

Рис.55

Рис.56

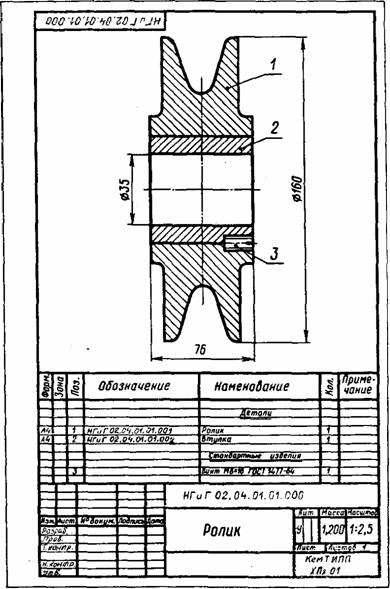

На рис. 56 представлен сборочный чертеж ролика, по которому выполняется запрессовка втулки и резьбовое отверстие под винт. Здесь достаточно одного изображения сборочной единицы, которое может быть размещено на листе формата А4 (рис. 56)

Основные сведения о сборочных чертежах изделий. Понятие об унификации и типовых деталях. Способы представления на чертежах различных видов соединений деталей. Условные обозначения резьбового соединения. Штриховка сечений смежных деталей. Спецификация деталей сборочного чертежа. Размеры, наносимые на сборочном чертеже. Деталировка сборочных чертежей.
